Rebar coupler (sambungan besi beton) umum digunakan dalam proyek konstruksi, namun berbagai masalah dapat muncul selama pemasangan di lapangan.
Dalam artikel ini, para ahli Cheeron akan membahas lokasi pemasangan rebar coupler, standar penguliran, pentingnya torsi, serta ketebalan selimut beton untuk membantu Anda mengatasi tantangan pemasangan dan penggunaan sambungan besi beton.
Memilih lokasi yang optimal untuk konektor besi beton sangat penting untuk integritas struktural. Penempatan sambungan besi beton tergantung pada skenario konstruksi spesifik dan tidak dapat digeneralisasi.

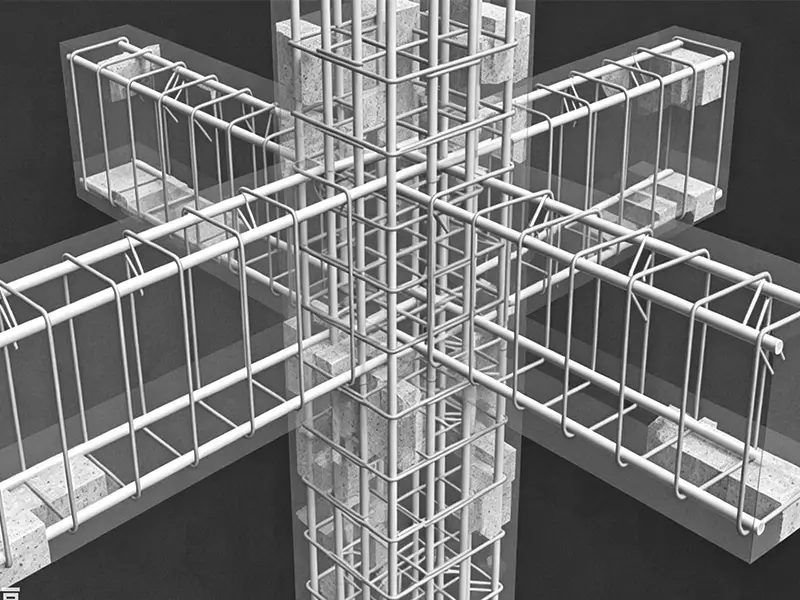

Zona ini merujuk pada area yang berpusat pada joint kolom-balok (perpotongan sumbu kolom dan balok) dan meluas ke luar hingga zona di mana sengkang dipasang secara rapat.
Sebagian besar ahli sepakat: Pasang coupler hanya di area dengan momen lentur rendah dan jauh dari zona tegangan tinggi seperti joint kolom-balok atau bagian tengah bentang pelat.
Namun, hal ini tidak mutlak.
Dalam proyek konstruksi, banyak proyek skala besar memiliki kolom dengan tinggi lantai melebihi 10 meter dan balok dengan bentang puluhan meter. Ukuran standar tulangan berdiameter besar adalah 9-12 meter. Menghindari zona tulangan padat sesuai dengan lokasi sambungan yang ditentukan dalam gambar adalah hal yang tidak mungkin.
Oleh karena itu, ketika menghindari zona tulangan padat tidak dapat dihindari, sambungan mekanis dapat digunakan karena metode sambungan ini lebih andal dibandingkan sambungan lewatan dan pengelasan.

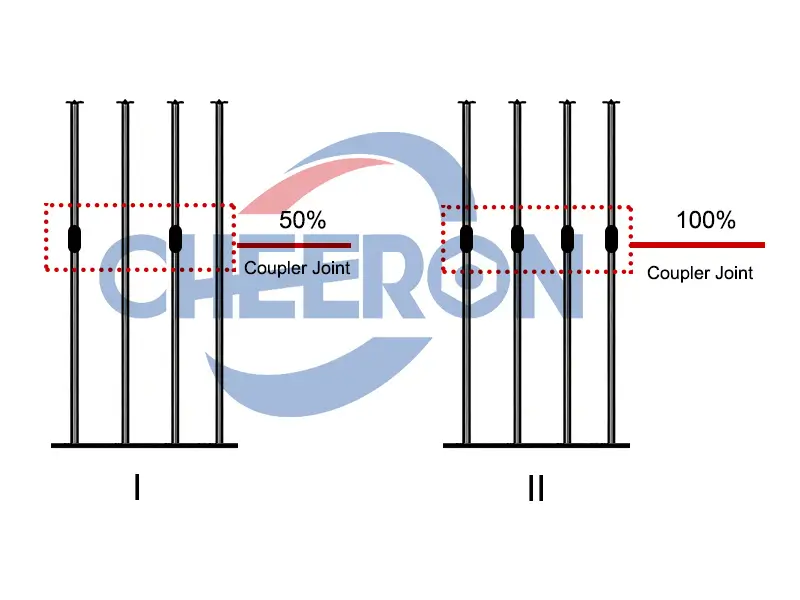

Tentu saja, untuk meminimalkan dampak pada proyek, spesifikasi sambungan besi beton tipe 2 yang andal harus diadopsi, sambil membatasi persentase area sambungan tidak lebih dari 50%.
Pastikan konektor dipasang secara berselang-seling dengan jarak minimal 50% dari diameter batang antara batang yang berdekatan untuk mencegah kepadatan dan menjaga aliran beton.
Oleh karena itu, memilih lokasi konektor besi beton yang tepat, dan apakah sambungan dapat digunakan di sembarang lokasi, memerlukan penilaian apakah menghindari zona tulangan padat tidak mungkin dilakukan karena kondisi lapangan.
Singkatnya: Rebar coupler sebaiknya menghindari zona tulangan inti di ujung balok dan kolom. Jika menghindari zona inti tidak memungkinkan, penggunaan Rebar coupler Tipe 2 dan sambungan coupler yang mencakup kurang dari 50% dari total area lebih diutamakan.
Sambungan mekanis harus selalu dipasang sesuai dengan lokasi sambungan yang ditentukan dalam gambar teknik dan spesifikasi lokal (seperti ACI 318).
Penguliran ujung besi beton harus presisi untuk memastikan sambungan mekanis yang aman. Gunakan mesin rol ulir besi beton untuk menghasilkan ulir yang bersih dan penuh sesuai dengan spesifikasi konektor.

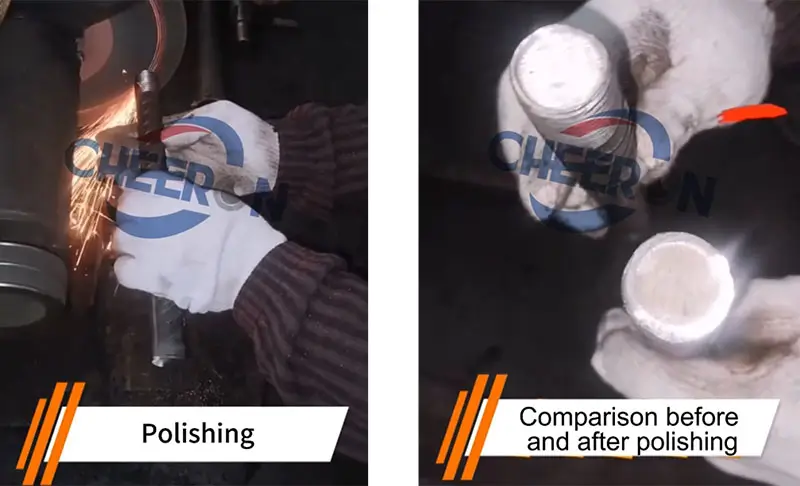

Sebelum penguliran, ujung potongan harus halus dan bebas dari gerigi.
Setelah menjepit besi beton, operasikan tuas untuk menghilangkan sirip dan menyelesaikan penguliran; mesin rol ulir besi beton akan berhenti secara otomatis dan berputar kembali.

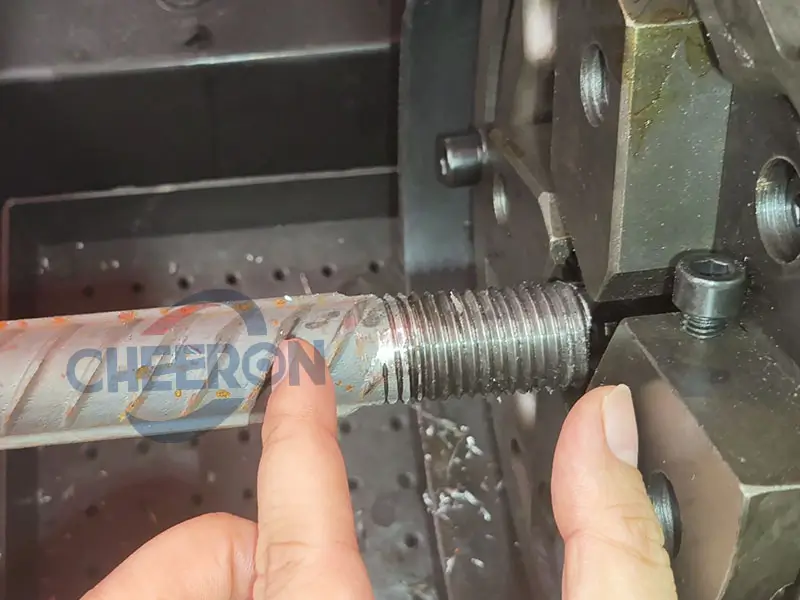

Panjang ulir harus sesuai dengan toleransi yang ditentukan oleh pabrikan—biasanya 1,5 hingga 2 kali diameter besi beton. Ulir yang terlalu panjang atau terlalu pendek dapat mengakibatkan kekuatan sambungan tidak mencukupi atau selipnya konektor.

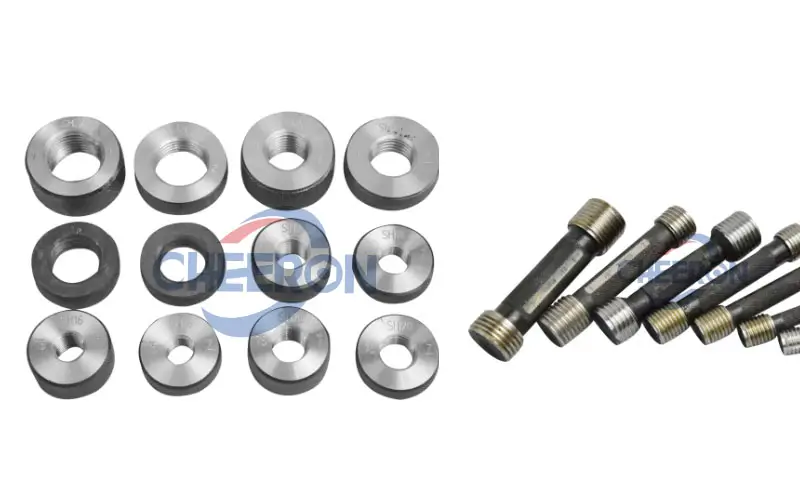

Alat ukur utama untuk ulir besi beton adalah go/no-go gauge.
Go gauge harus dapat disekrup dengan mulus ke seluruh panjang efektif, dan no-go gauge tidak boleh masuk lebih dari tiga pitch ulir.
Setelah lulus inspeksi, pasang tutup pelindung pada ulir besi beton dan tumpuk sesuai dengan jenisnya.

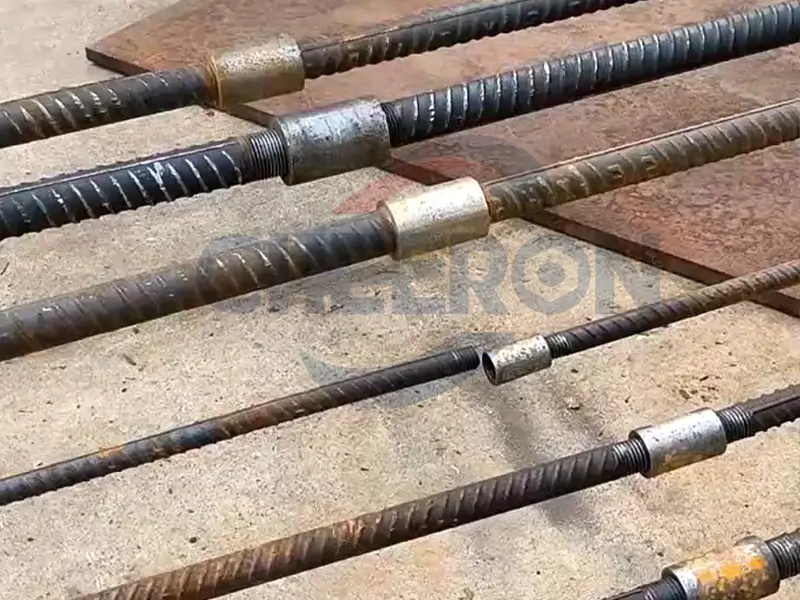

Pengencangan/torsi yang benar sangat penting untuk transfer beban.
Fungsi coupler adalah mentransfer tegangan penuh sambungan besi beton ke sisi lain; oleh karena itu, pengencangan yang tepat diperlukan untuk memberikan gesekan yang cukup untuk transmisi gaya.
Torsi yang tidak tepat dapat menyebabkan kegagalan konektor besi beton dan penurunan kinerja.
Banyak orang mengalami ulir terkelupas selama aplikasi praktis dan menyimpulkan bahwa sambungan rebar coupler tidak aman. Hal ini disebabkan oleh pengencangan berlebihan karena tidak mengatur torsi yang benar.
Oleh karena itu, hindari pengencangan berlebihan. Cegah nilai torsi yang berlebihan agar tidak merusak ulir atau besi beton, yang menyebabkan ulir terkelupas.
Banyak orang percaya bahwa terlepas dari pengencangan, beton akan dituang nanti untuk mengisi celah antara besi beton dan konektor, sehingga pengencangan tidak diperlukan.
Namun, faktanya adalah meskipun konektor besi beton akan terbungkus beton setelah pengecoran, hal itu tidak dapat mengkompensasi torsi yang tidak mencukupi, yang akan menciptakan bahaya keselamatan bagi struktur teknik. Oleh karena itu, menghindari torsi yang tidak mencukupi adalah faktor penting dalam memperkuat struktur beton bertulang.
1. Pertama, buka tutup pelindung pada ulir besi beton. Saat menyambung, konektor harus sejajar secara horizontal dengan besi beton, dan kencangkan awal dengan tangan.

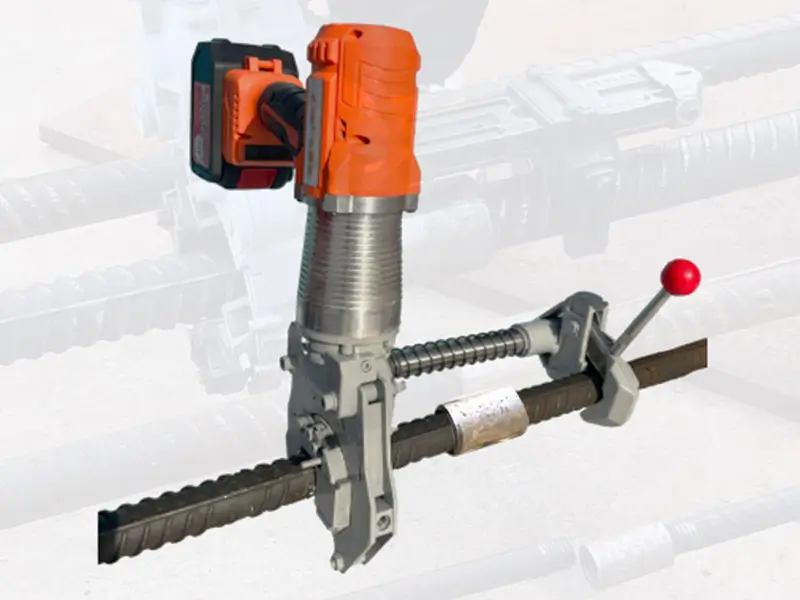

2. Menggunakan kunci torsi yang telah dikalibrasi atau alat lain yang sesuai, sambungkan besi beton dengan kuat ke selongsong dan kencangkan sepenuhnya.
Perhatikan bahwa pengencangan harus dilakukan sesuai dengan nilai torsi yang direkomendasikan pabrikan (biasanya 80–500 Nm, tergantung pada ukuran besi beton dan jenis konektor).
| Diameter Besi Beton/mm | 12-14 | 16 | 18-20 | 22-25 | 28-32 | 36-40 | 50 |
| Torsi Pengencangan/(N m) | 80 | 100 | 200 | 260 | 320 | 360 | 460 |
3. Lakukan inspeksi kualitas torsi pengencangan sambungan.

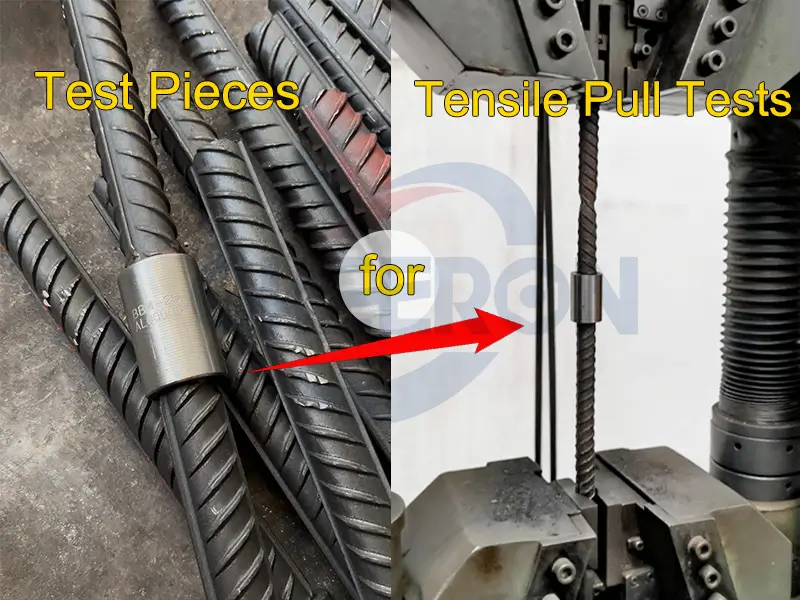

Tandai sambungan dan lakukan uji tarik pada beberapa sambungan (benda uji) untuk memverifikasi apakah kekuatannya melebihi 125% dari kekuatan luluh tulangan baja.

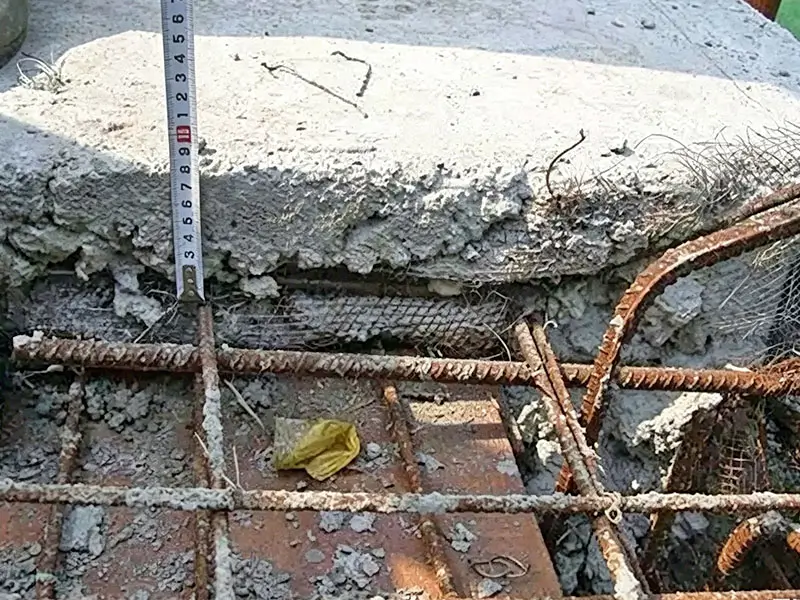

Selimut beton adalah jarak dari tepi terluar batang tulangan baja terluar ke permukaan beton, yang meningkatkan daya tahan struktur.
