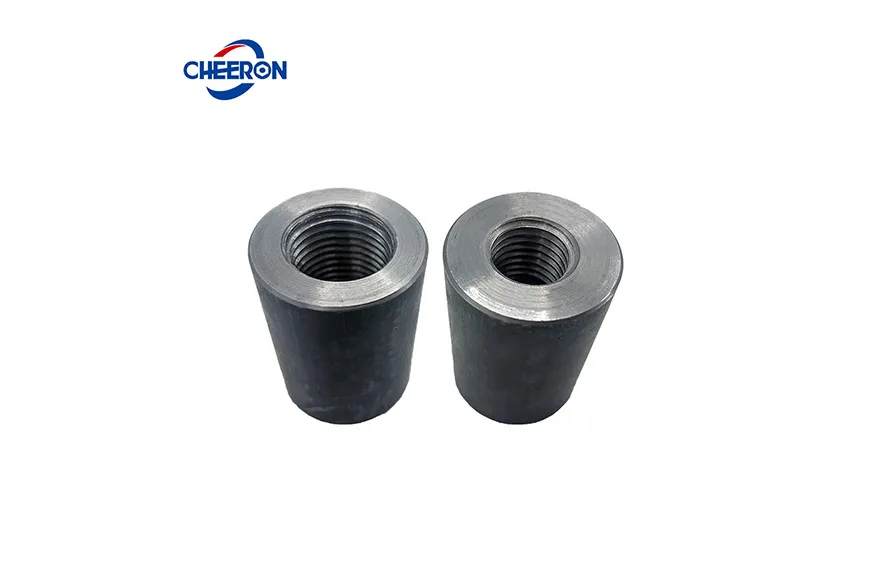

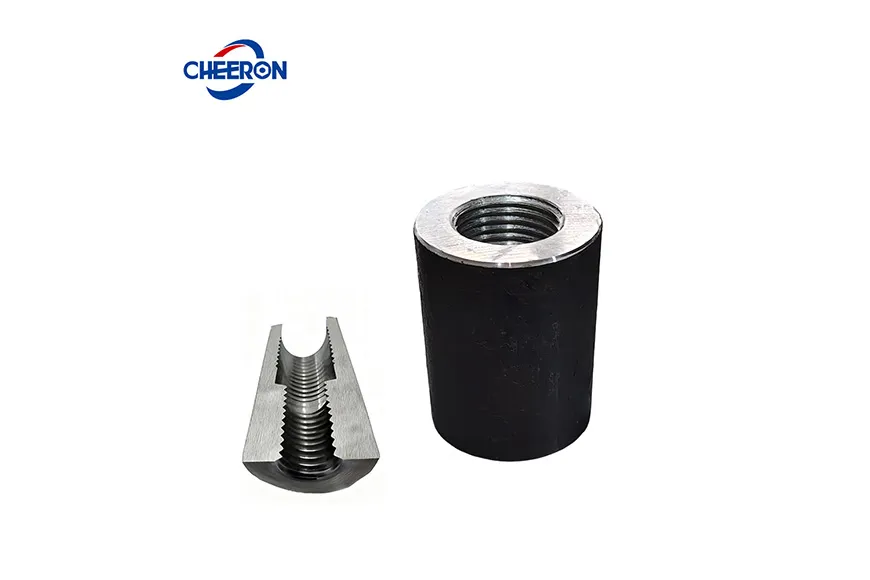

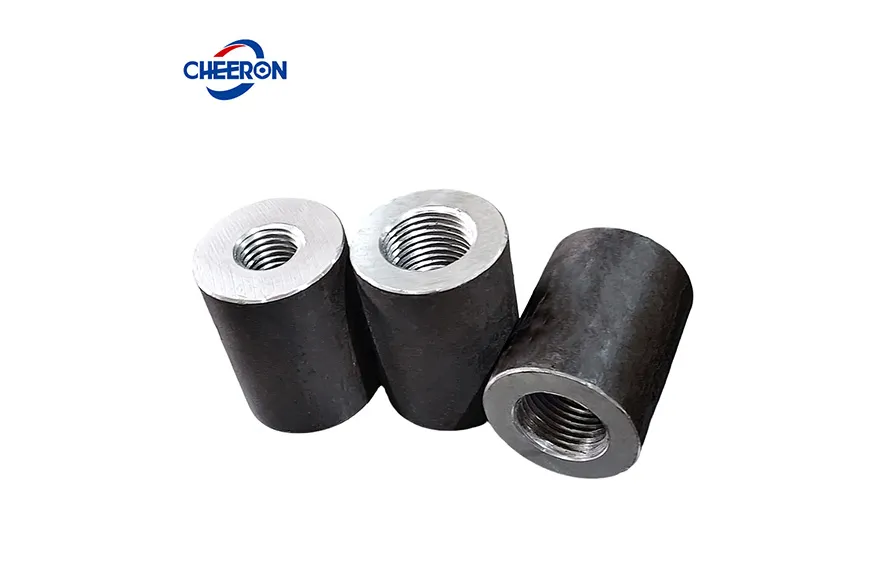

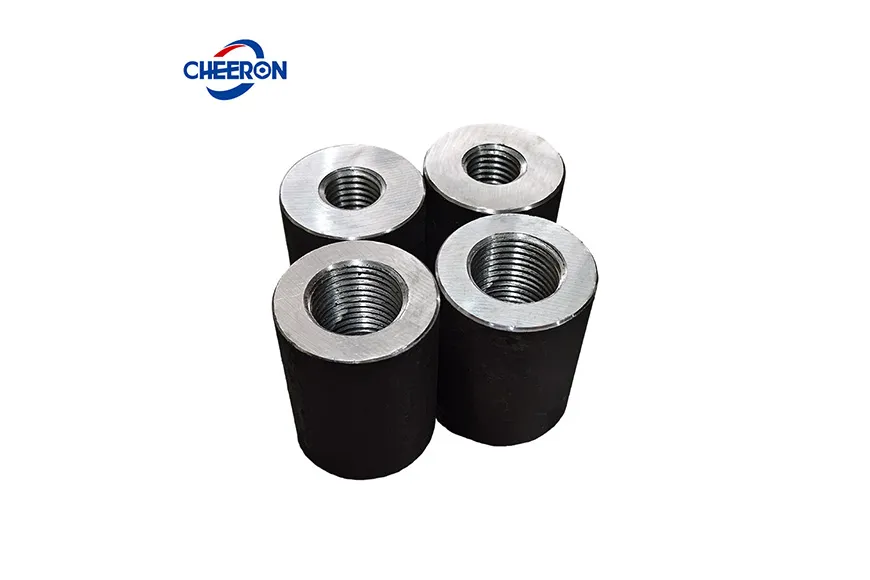

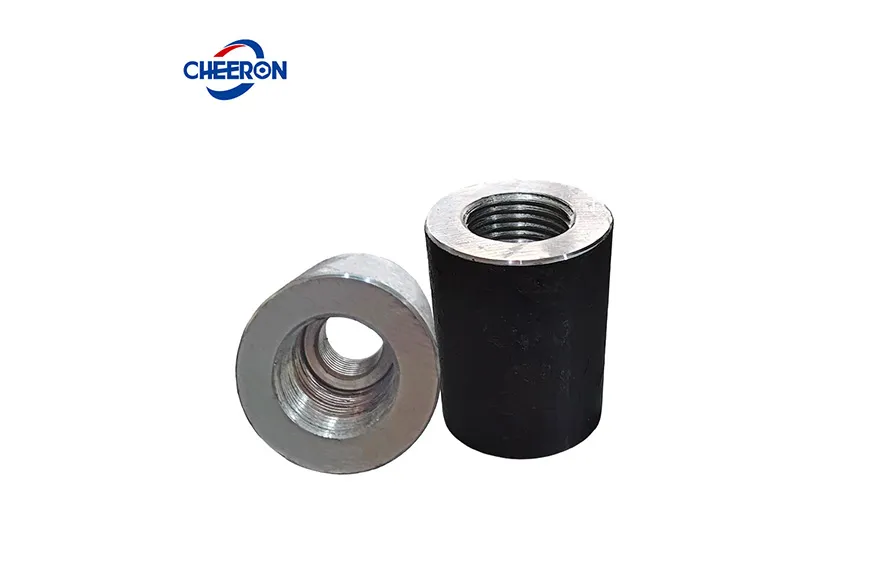

Kopling tulangan berulir paralel pereduksi Cheeron adalah jenis kopling sambungan berulir paralel. Berbeda dengan kopling berulir standar, kopling berulir pereduksi dirancang untuk menyambungkan dua batang tulangan dengan diameter yang berbeda. Sederhananya, kopling tulangan pereduksi menyambungkan batang tulangan berdiameter lebih kecil di satu ujung dan batang tulangan berdiameter lebih besar di ujung lainnya. Variasi diameter tulangan sering dijumpai pada konstruksi kolom rangka, termasuk skenario di mana tulangan longitudinal kolom atas memiliki diameter lebih besar daripada kolom bawah, atau sebaliknya. Dalam situasi seperti itu, diperlukan kopling tulangan pereduksi untuk penyambungan, yang merupakan solusi paling efektif dan langsung.
.webp "Kopling Transisi")
.webp "Kopling Transisi")
.webp "Kopling Transisi")
.webp "Kopling Transisi")
.webp "Kopling Transisi")
 | ||||

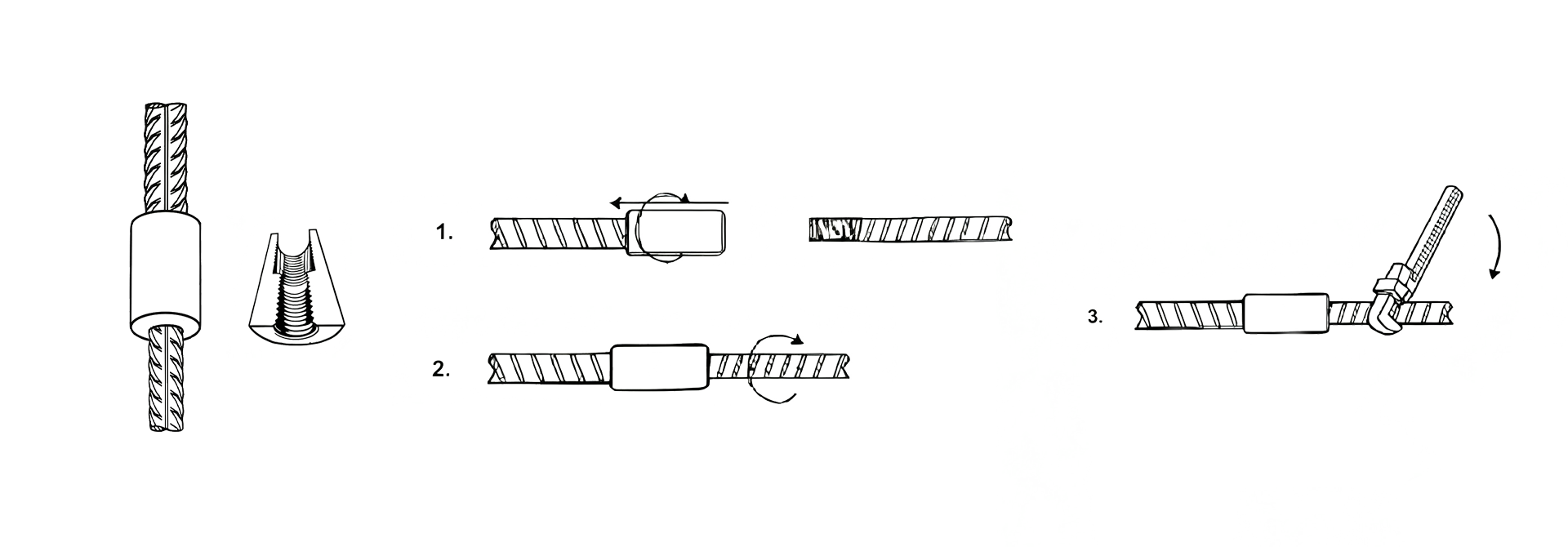

| Diameter Tulangan | Diameter Luar (mm) | Panjang (mm) | ||
| mm | ||||
| Tingkat Kekuatan Tulangan ≤400 | Tingkat Kekuatan Tulangan 500 | Tingkat Kekuatan Tulangan ≤400 | Tingkat Kekuatan Tulangan 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Ini menghilangkan kebutuhan akan batang starter atau ulir tulangan yang dipasang setelahnya, sehingga memudahkan konstruksi.
Pastikan gaya ditransmisikan dalam garis lurus.
Kekuatan tarik tinggi, memenuhi standar internasional ISO.
Operasi konstruksi mudah dan dapat dilakukan di segala arah dan sepanjang waktu.
Dapat disesuaikan, mempercepat kemajuan proyek.
Aplikasi: Ini terutama digunakan pada kasus di mana diameter batang tulangan di kedua ujungnya berbeda. Misalnya, pada kolom bangunan, batang umumnya mengecil seiring naik ke atas. Di sinilah selongsong ulir lurus diameter variabel digunakan.

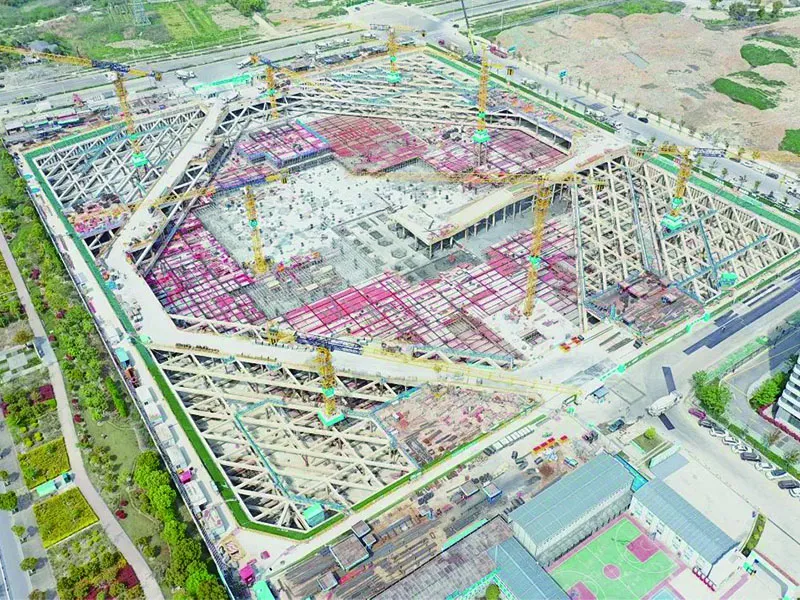

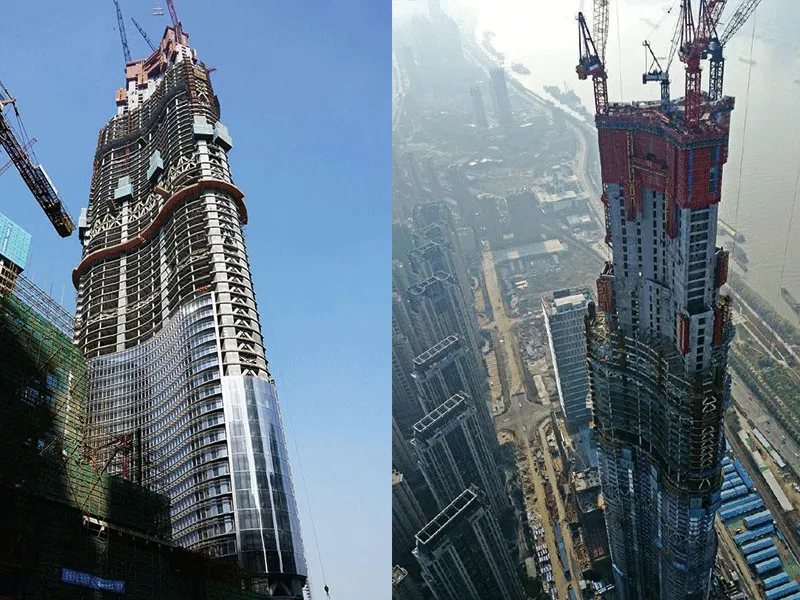

Dalam konstruksi sambungan batang baja pada bangunan super tinggi, teknologi sambungan selongsong ulir lurus telah menjadi metode pilihan untuk sambungan batang baja pada komponen penahan beban inti (seperti kolom raksasa, dinding geser tabung inti) karena efisiensi dan keandalannya yang tinggi.
Slempang ulir lurus batang baja berdiameter variabel, melalui desain kinerja seismik yang disempurnakan, secara efektif merespons berbagai beban seismik.

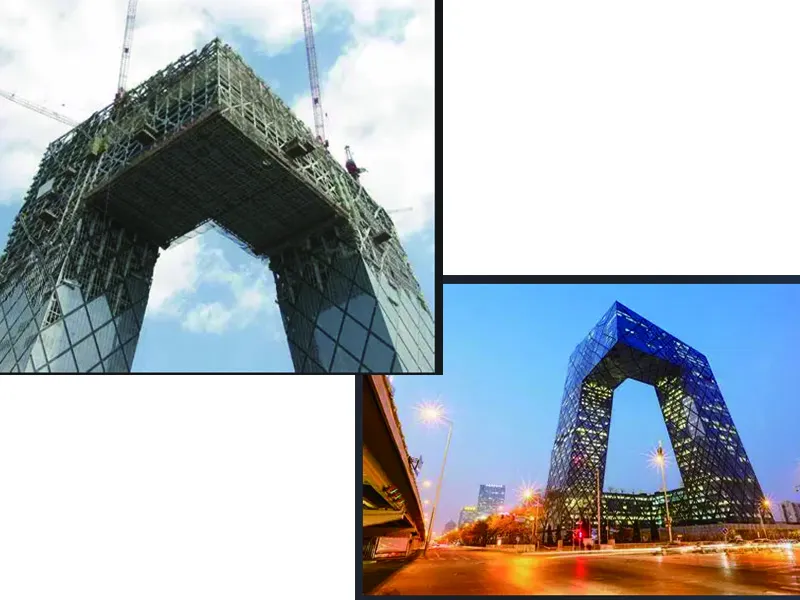

Koneksi selongsong pereduksi memastikan bahwa node kantilever dapat menahan aksi gaya eksternal seperti beban angin dan beban seismik.
