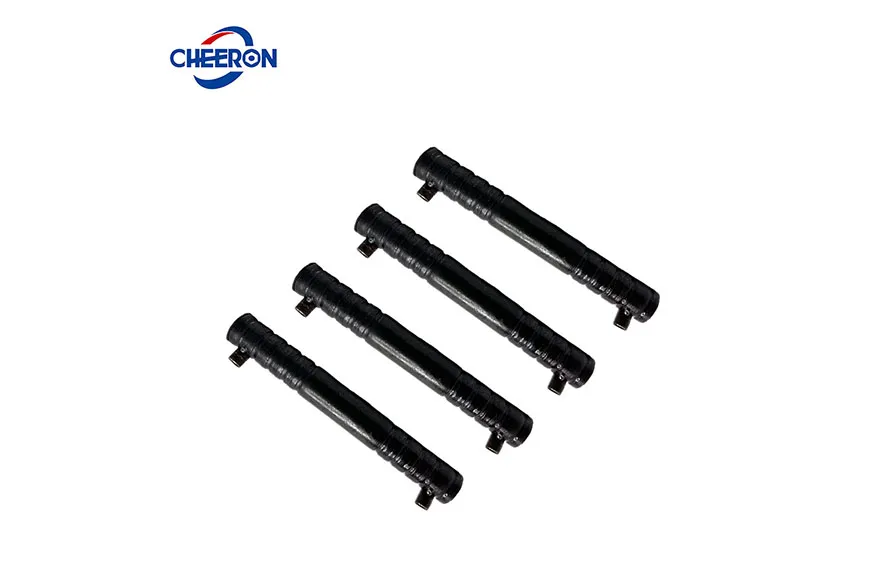

Sambungan grout, yang juga dikenal sebagai selongsong grout atau sambungan grout kopling, adalah konektor mekanis berkinerja tinggi yang penting untuk penyambungan tulangan beton pada konstruksi modern. Setiap kopling dirancang secara presisi dengan port masuk grout dan port ventilasi untuk memastikan sambungan yang lengkap dan kokoh.

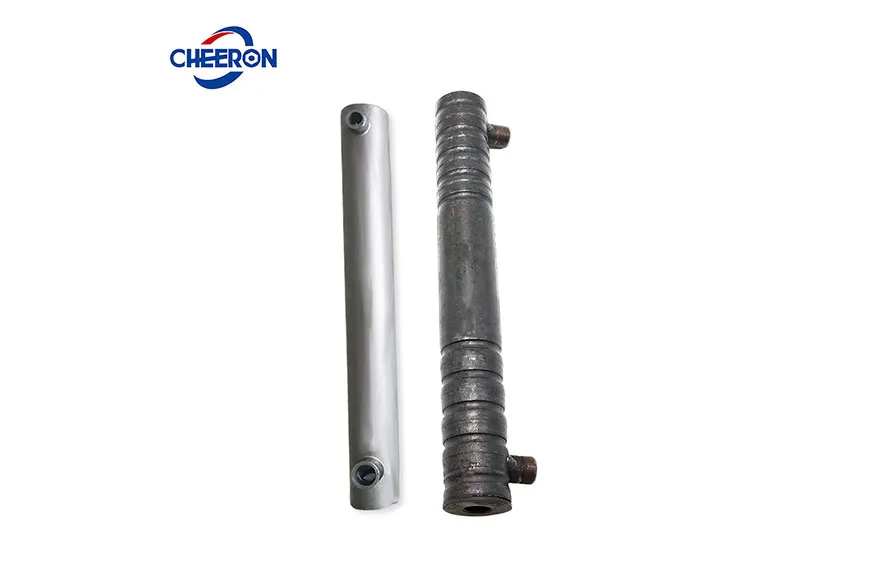

Rangkaian sambungan grout mencakup selongsong semi-grout dan selongsong fully-grout, menawarkan solusi fleksibel untuk berbagai aplikasi struktur beton.
Prinsip kerja bergantung pada campuran grout khusus yang, setelah mengeras, mengintegrasikan ujung tulangan dan selongsong, mencapai transfer beban yang mulus dan membentuk kontinum struktural. Uji tarik independen secara konsisten menunjukkan bahwa sambungan grout CHEERON memberikan kekuatan sambungan yang lebih tinggi dari kekuatan material induk tulangan itu sendiri. Kinerja luar biasa ini menjadikan sambungan kopling pada tulangan ini ideal untuk proyek yang membutuhkan ketahanan gempa superior dan integritas struktural maksimal.
| Semi-grouting | |||||
| Diameter Tulangan (mm) | Ukuran Standar (mm) | ||||
| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |

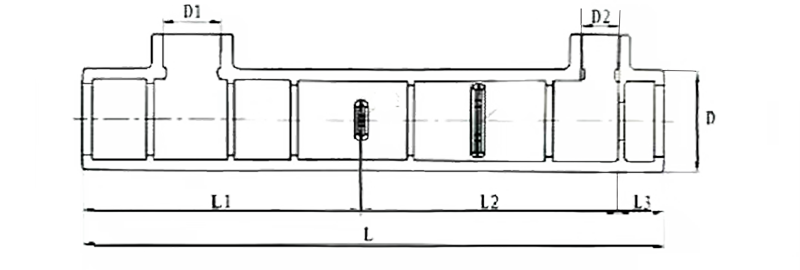

| Full-grouting | |||||||
| Diameter Tulangan (mm) | Ukuran Standar (mm) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

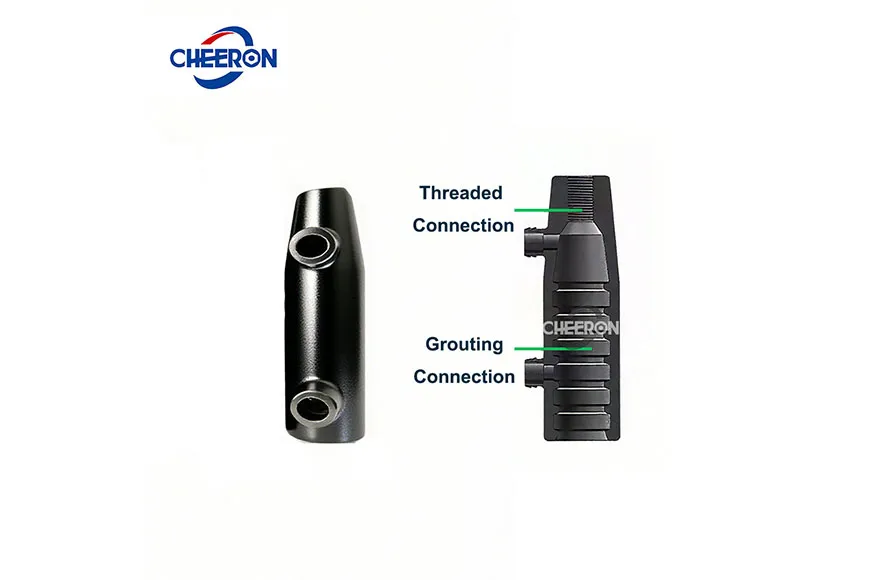

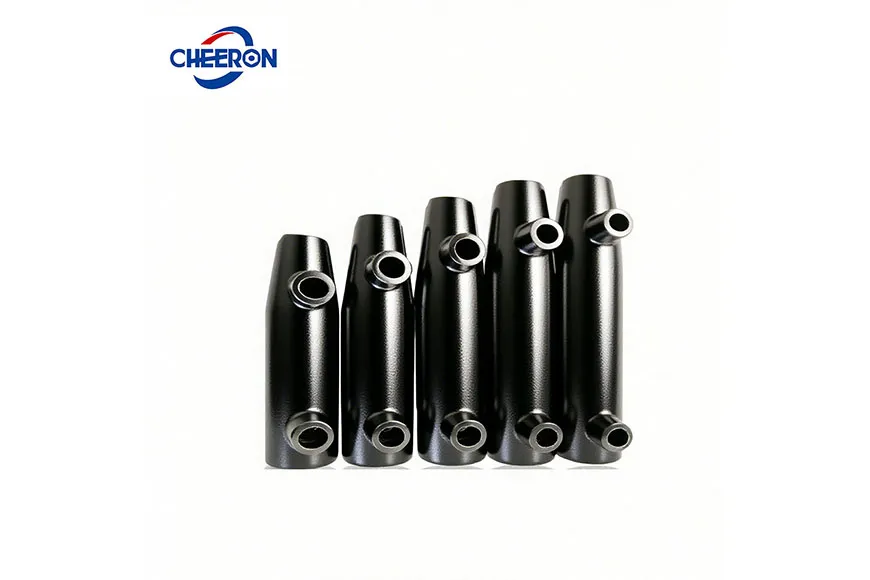

TIPE 1: Semi-grouting
Salah satu ujungnya dihubungkan dengan selongsong grouting, dan ujung lainnya dihubungkan ke selongsong grouting batang tulangan melalui sambungan mekanis.

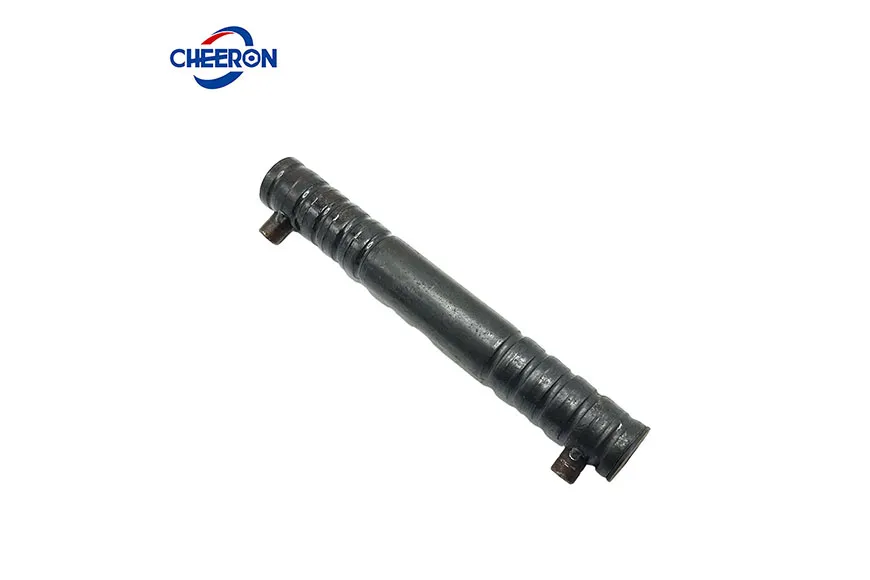

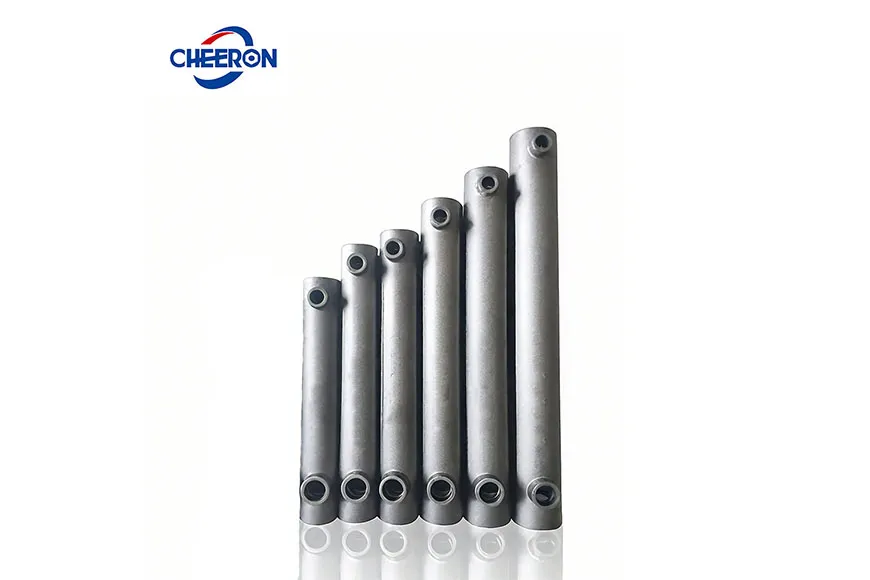

TIPE 2: Fully-grouting
Selongsong grouting dengan kedua ujung dihubungkan melalui selongsong grouting.
Selongsong semi-grouting (sambungan): Di pabrik komponen, grout coupler diperlukan untuk memproses ulir batang baja.
Selongsong fully-grouting (sambungan): Tidak perlu memproses ulir batang baja di pabrik komponen, sehingga konstruksi lebih praktis.
Grout coupler dapat digunakan untuk menyambung tulangan HRB dan TMT dengan diameter mulai dari 12 mm hingga 40 mm pada struktur beton komposit pracetak.
Aplikasi ini secara khusus mencakup sambungan untuk:
Tulangan penahan beban longitudinal pada kolom pracetak dan balok pracetak (Kolom dan Balok Rangka Pracetak).
Tulangan vertikal pada dinding geser pracetak (Dinding Geser Pracetak).
Grouted splice coupler juga dapat digunakan untuk menyambung tulangan vertikal dan horizontal pada struktur cor di tempat (CIP) selama perbaikan atau rekonstruksi bangunan yang ada (Retrofitting Struktur Eksisting).
Untuk penyambungan tulangan penahan beban pada elemen pracetak vertikal, dapat digunakan selongsong semi-grouted atau selongsong fully-grouted.
Untuk sambungan tulangan penahan beban longitudinal pada elemen pracetak horizontal di strip penutup cor di tempat (CIP), selongsong fully-grouted dapat digunakan.
Kinerja seismik yang luar biasa, melalui efek ganda dari ikatan kimia dan penguncian mekanis antara bahan grouting dan batang baja, mencapai kapasitas disipasi energi 1,5 kali lipat dari sambungan las tradisional.
Masa pakai kopling grout mencapai 100 tahun, yang merupakan tiga kali lipat dari sambungan las biasa, memastikan daya tahan jangka panjang.
Melalui produksi komponen prefabrikasi yang terstandarisasi dan perakitan presisi di lokasi, konstruksi menjadi lebih praktis.
