Baut batuan mekanis adalah jenis baut angkur prategang baru yang secara cerdik menggabungkan baut jangkar batuan dengan selongsong ekspansi ujung. Setelah pemasangan baut angkur grouting selongsong ekspansi, prategang segera diberikan oleh pembukaan pengencang angkur selongsong ekspansi baja, yang secara efektif dapat mengontrol pelonggaran dan deformasi batuan di sekitarnya secara tepat waktu serta mendorong pembentukan cincin tegangan tekan pada batuan di sekitarnya dalam rentang jangkar, lebih meningkatkan efek perkuatan baut angkur pada batuan di sekitarnya dan stabilitas proyek.
| Badan Baut Jangkar | Pengikat Jangkar Mekanis | ||||
| Diameter | Gaya Luluh Bawah | Gaya Maksimum | Perpanjangan Total pada Gaya Maksimum | Kapasitas Beban Ultimate | Diameter Lubang Jangkar yang Berlaku |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

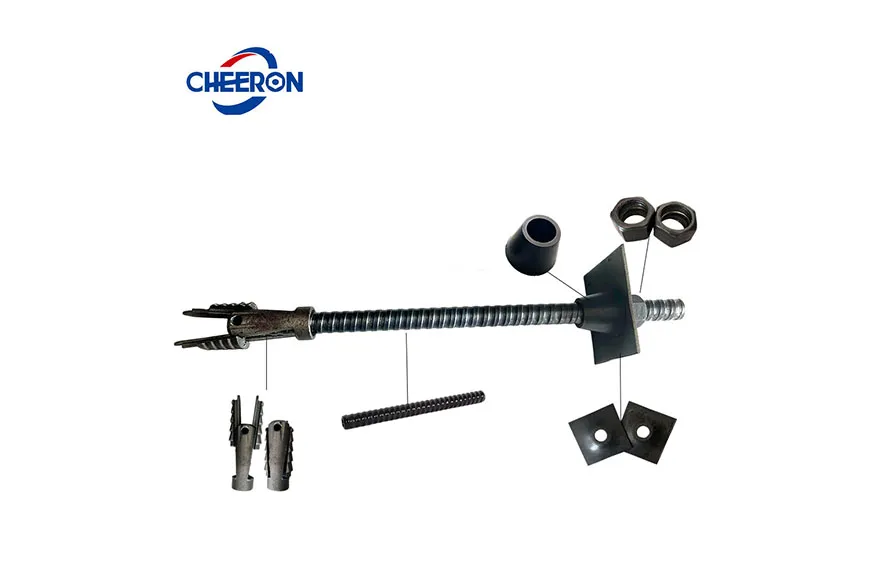

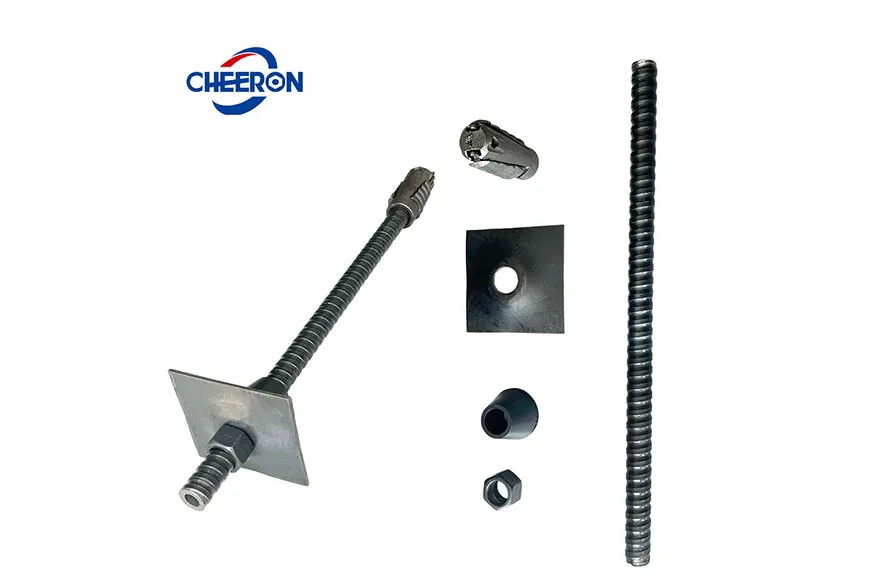

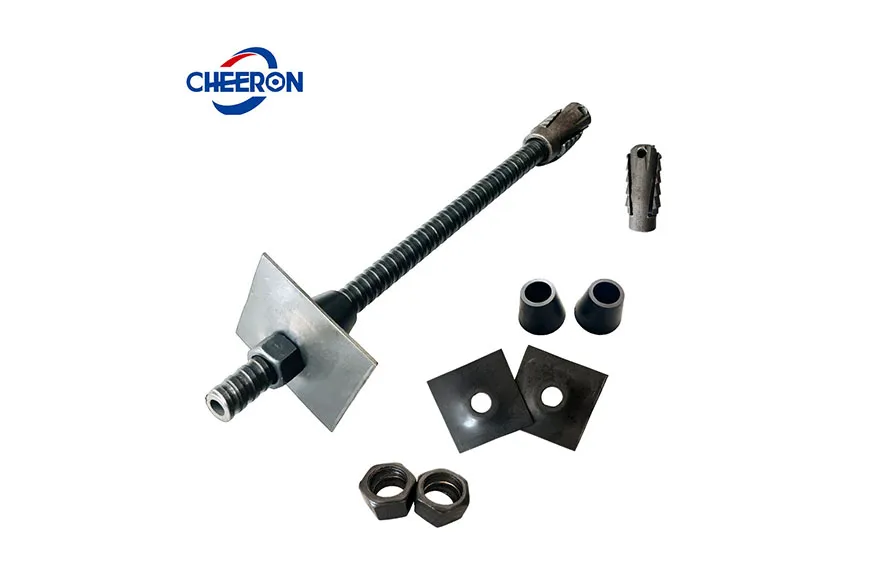

Baut jangkar grouting berongga prategang tipe cangkang ekspansi harus terdiri dari batang berongga, pengencang jangkar cangkang ekspansi baja, sumbat grouting, pipa grouting, spacer, dan mur heksagonal.
Kepala jangkar cangkang ekspansi menggunakan struktur mekanis. Melalui penegangan dan penguncian, ia dapat segera menghasilkan gaya dukung, menjepit massa batuan dengan cepat, dan membantu membentuk lengkungan tekanan, sehingga secara efektif menekan pelonggaran batuan di sekitarnya.
Sistem baut jangkar ini memberikan prategang awal sebesar 60kN hingga 150kN melalui penegangan pada tahap awal, membentuk dukungan aktif, dan kapasitas dukung tunggal baut jangkar adalah ≤200KN ; Pada tahap selanjutnya, sistem ini berubah menjadi mekanisme dukungan pasif pengangkuran penuh melalui ikatan grouting penuh. Metode kombinasi ini tidak hanya memungkinkan batuan di sekitarnya mengalami deformasi sedang tetapi juga sepenuhnya memanfaatkan kapasitas penyangga dirinya, memberikan jaminan teknis yang andal untuk stabilitas batuan di sekitarnya.
Batang dapat dipasang terlebih dahulu, kemudian prategang diterapkan sebelum grouting. Grouting mengalir dari ujung bawah ke kepala baut jangkar melalui pipa baja berongga, yang dapat memastikan grouting penuh.
Baut jangkar grouting cangkang ekspansi prategang dapat secara efektif menjaga stabilitas keseluruhan lapisan batuan yang retak setelah penggalian dengan menerapkan prategang yang cukup dan dukungan ikatan penuh, menghindari ketidakstabilan atau bahkan keruntuhan batuan di sekitarnya, dan memiliki efek jangkar dan daya tahan yang baik.
Batang jangkar grouting cangkang ekspansi digunakan dalam proyek bawah tanah di lapisan batuan bertegangan tinggi di mana terjadi rockburst.
Baut angkur grouting cangkang ekspansi secara efektif menjaga stabilitas keseluruhan lapisan batuan yang retak.
Batang angkur grouting selongsong ekspansi digunakan untuk proyek penunjang jangkar di mana lapisan batuan adalah batuan keras atau batuan keras sedang.
