Baut batuan grouting umum adalah jenis baut jangkar dengan pipa baja ulir penuh sebagai batang tubuhnya, dan material penjangkaran diisi dalam lubang jangkar dan di dalam pipa jangkar. Jangkar batuan grouting termasuk dalam perkuatan pasif, yang memungkinkan struktur yang diperkuat untuk mengalami deformasi yang sesuai. Jangkar batuan grouting telah berhasil diterapkan dalam proyek-proyek pengangkuran geoteknik seperti konstruksi terowongan, penanganan lereng, perlindungan dinding lubang pondasi, dan pertambangan, sehingga mencapai manfaat ekonomi yang baik.
 | |||||||
| Spesifikasi | Diameter | Ketebalan | Kekuatan Luluh | Kekuatan Tarik | Gaya Luluh | Gaya Maksimum | Perpanjangan Setelah Patah |
| 25×5 | 25mm | 5mm | 325MPa | 490MPa | ≥102kN | ≥153KN | ≥21% |
| 25×7 | 25mm | 7mm | ≥128kN | ≥193KN | |||
| 28×5.5 | 28mm | 5.5mm | ≥126kN | ≥190KN | |||
| 32×6 | 32mm | 6mm | ≥159kN | ≥240KN | |||

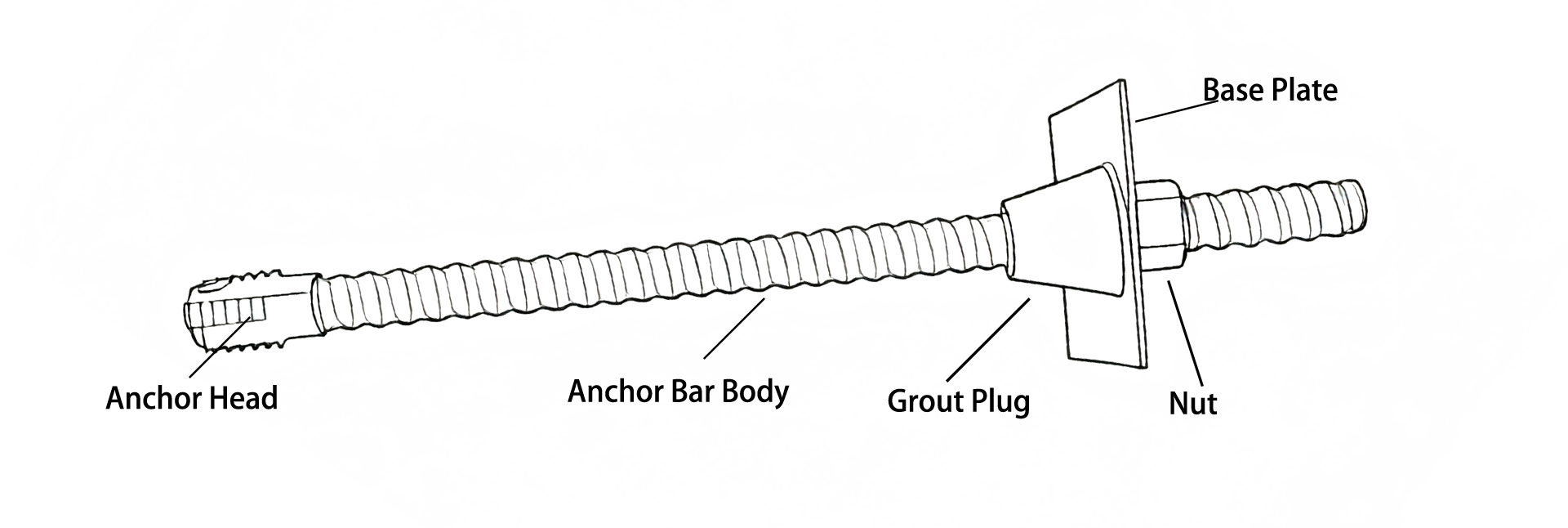

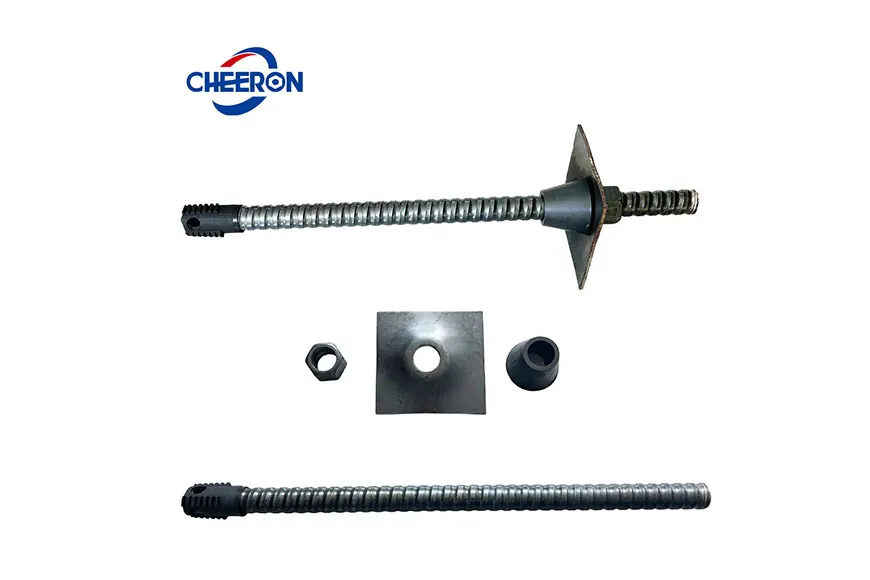

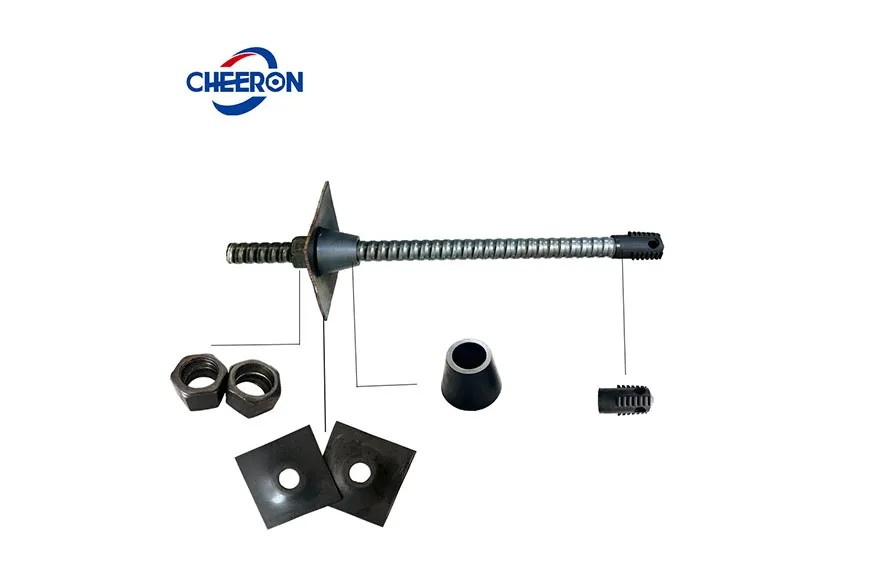

Badan dari baut jangkar grouting berongga umum terdiri dari pipa baja berongga berkekuatan tinggi dengan ulir standar pada permukaan baut batuan grouting, sumbat grouting, pelat penyangga, dan mur heksagonal.
Badan baut jangkar digulung dari pipa baja 45c dan 37MnSi. Dibandingkan dengan baut jangkar baja tulangan, baut jangkar berongga memiliki ketahanan geser dan tekuk yang lebih kuat pada kekuatan yang sama. Badan batangnya berstruktur berongga dan dapat digunakan sebagai pipa grouting atau pipa pembuangan, menghindari hilangnya mortar akibat pencabutan pipa grouting tradisional.
Baut batuan grouting menggunakan ulir kontinu yang sesuai dengan mur, dengan pitch 8mm hingga 13mm dan tinggi ulir 1,5mm hingga 2mm. Kecepatan pemasangan mur lebih cepat, dan baut jangkar batuan grouting dapat menghindari masalah ketidakmampuan mengencang akibat benturan ulir. Baut jangkar batuan grouting juga mudah dipasang ring dan mur.
Baut jangkar berongga umum dilengkapi dengan stopper dan kepala jangkar plastik, yang diproses dari plastik bebas polusi dan tahan korosi. Baut grouting dapat membuat badan baut lebih netral di dalam lubang bor, sehingga meningkatkan kemampuan anti-korosi dan gaya jangkar baut jangkar.
Batang jangkar grouting berongga termasuk dalam batang jangkar pendukung pasif. Grouting bertekanan pada batang jangkar melalui badan batang berongga dapat dengan cepat membentuk gaya pendukung dan mengendalikan kestabilan batuan di sekitarnya.

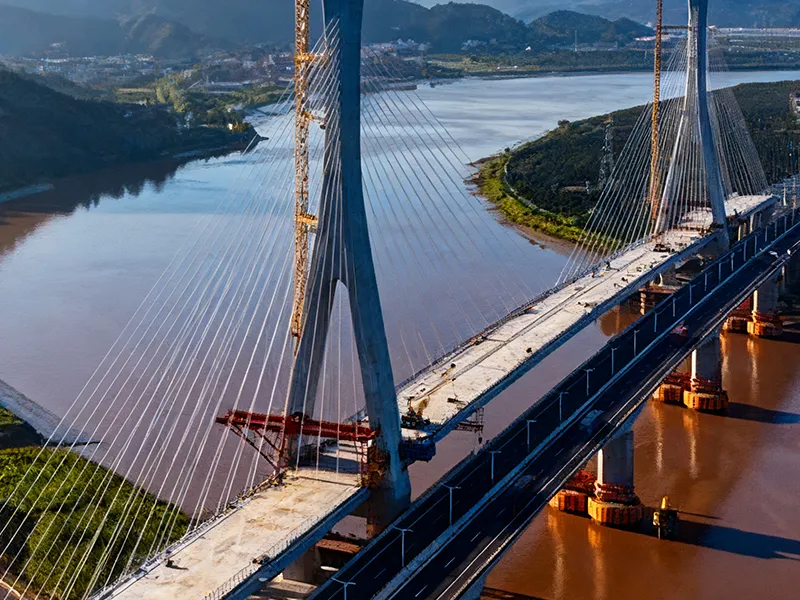

Dapat digunakan dalam proyek perkuatan massa batuan di mana persyaratan untuk kontrol perpindahan setelah penggalian lapisan tanah tidak ketat.
Alat ini digunakan sebagai penyangga pada proyek bawah tanah dan dapat digunakan untuk memasang batang jangkar yang lebih panjang di ruang sempit.
Grouting yang penuh dan dapat mencapai grouting bertekanan, sehingga meningkatkan kualitas proyek.
