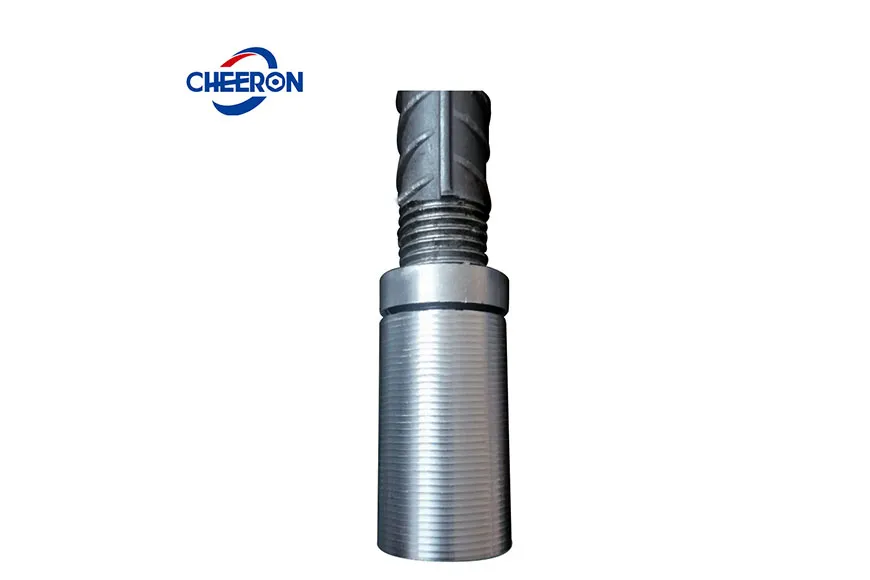

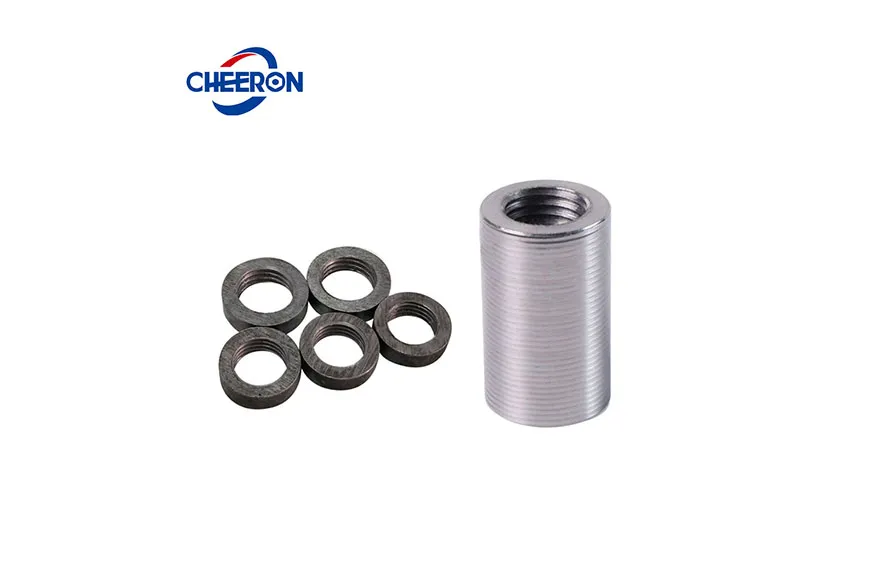

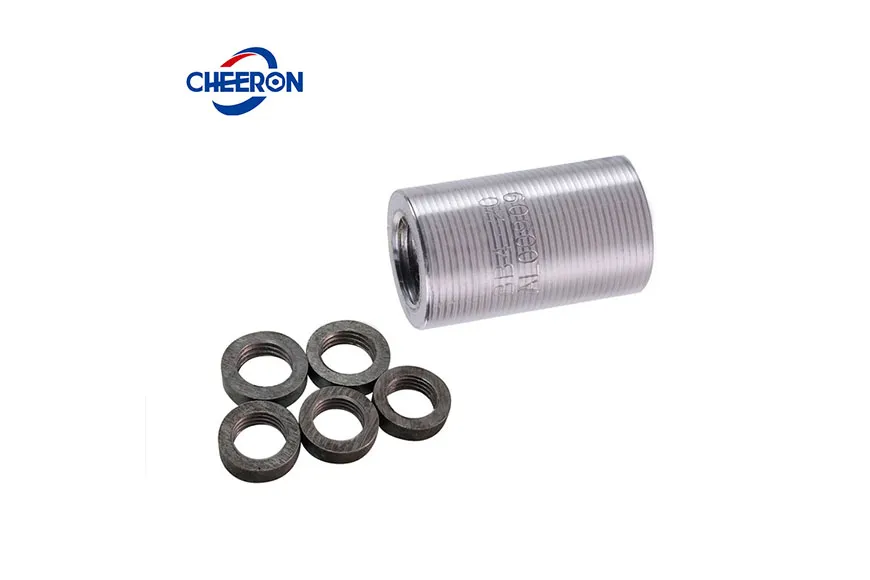

Kopling Ulir Mur Pengunci

Spesifikasi Kopling Berulir dengan Mur Pengunci

Diameter Tulangan	Diameter Luar (mm)		Panjang (mm)
mm
	Kekuatan Tulangan Level ≤400	Kekuatan Tulangan Level 500	Kekuatan Tulangan Level ≤400	Kekuatan Tulangan Level 500
12	18	19	28	32
14	21	22.5	32	36
16	24	25.5	36	40
18	27	28.5	41	46
20	30	31.5	45	50
22	32.5	34.5	49	54
25	37	39.5	56	62
28	41.5	44	62	68
32	47.5	50.5	70	76
36	53	56.5	78	84
40	59	62.5	86	92
50	74	78	106	112

Pemasangan dan Penggunaan Kopling Mur Pengunci

• Sambungan selongsong berulir dapat digunakan di lokasi untuk menyambung tulangan vertikal, horizontal, atau dengan sudut kemiringan apa pun dari batang tulangan berkekuatan tinggi HRB, TMT, dan lainnya dengan ukuran 12 hingga 50mm (#4 hingga #14).

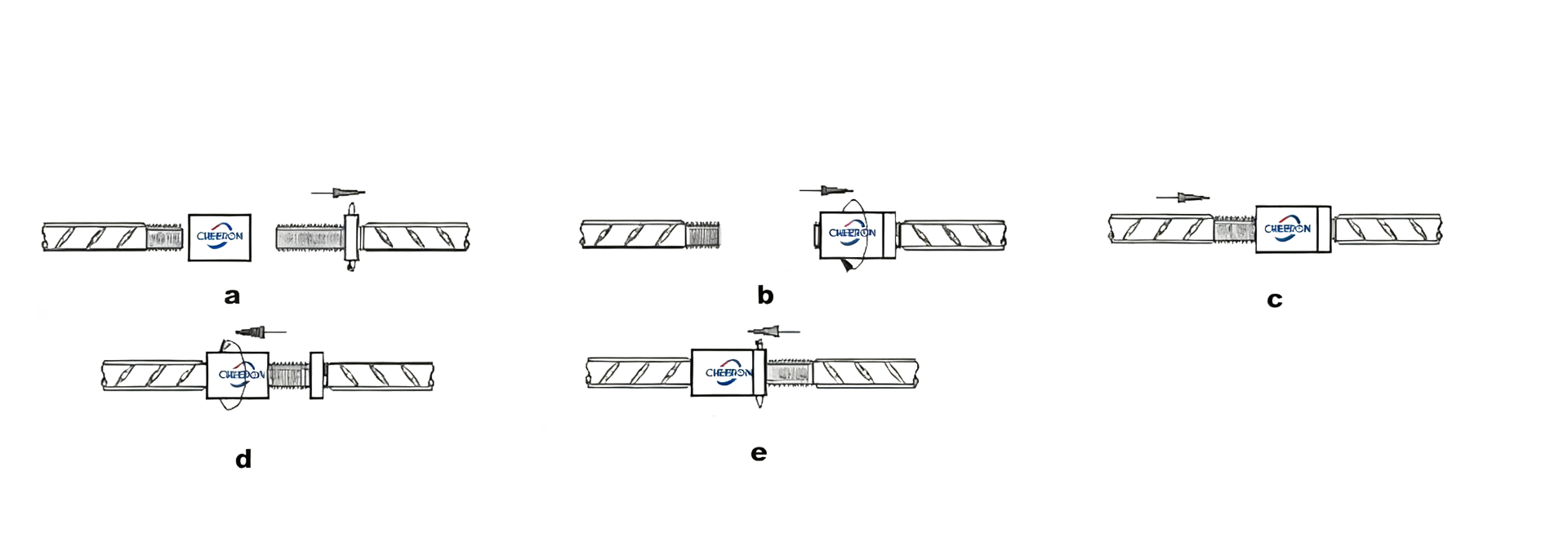

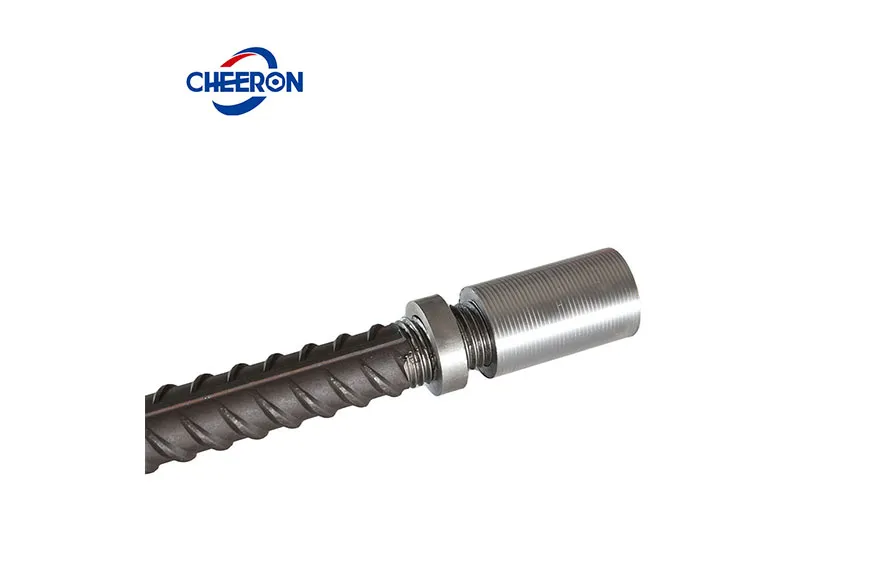

• Metode konstruksi: Salah satu ujung batang tulangan diproses menjadi ulir penuh, dan ujung lainnya diproses menjadi ulir lurus, yang kemudian dihubungkan melalui mur pengunci dan selongsong. Mur pengunci dikencangkan ke ulir panjang batang tulangan, selongsong penghubung dikencangkan ke ujung lainnya, kemudian putar selongsong penghubung ke arah sebaliknya dan kencangkan mur pengunci.

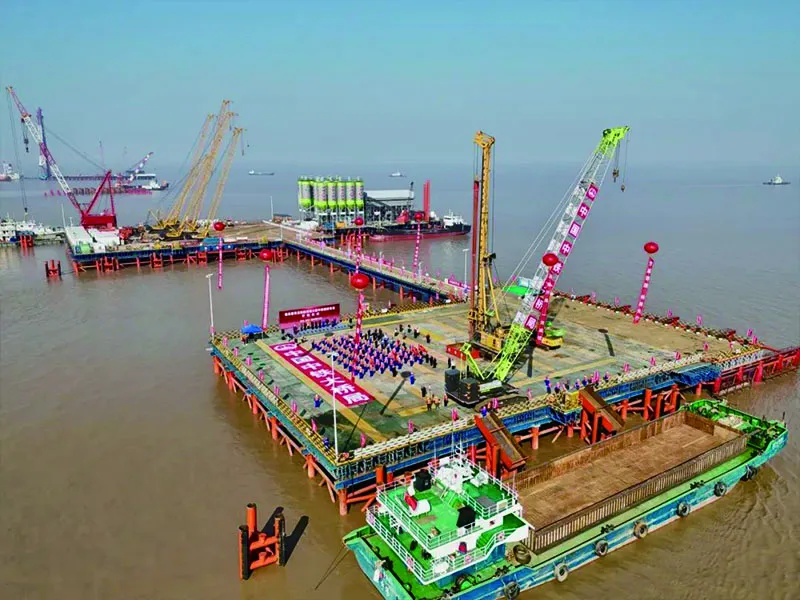

Ini digunakan dalam situasi di mana baja tulangan berulir tidak dapat berputar sama sekali, seperti pembengkokan batang tulangan dan sambungan antar sangkar tulangan di jembatan, tiang pancang cor di tempat, dll.
