Panduan Terlengkap untuk Penguliran Besi Beton

Apa itu penguliran besi beton?

Mengapa ulir ditambahkan pada tulangan baja?

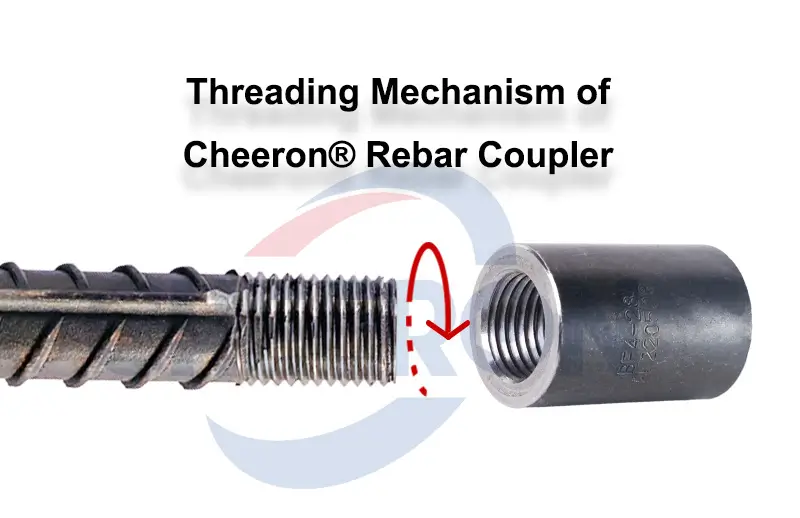

Sambungan berulir, sebagai jenis utama sambungan mekanis tulangan baja, memanfaatkan gaya saling mengunci antara ulir internal konektor dan ulir eksternal tulangan baja untuk mencapai kekuatan sambungan yang sebanding dengan tulangan baja kontinu.

Jenis penguliran besi beton

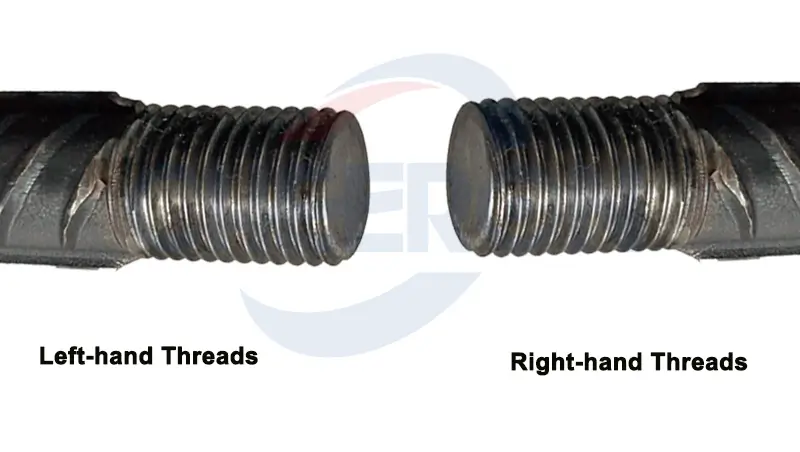

I. Ulir Kanan dan Ulir Kiri

Menurut urutan putaran ulir, dibagi menjadi ulir kanan dan ulir kiri.

Perbedaan antara ulir kanan dan ulir kiri

1. Ulir kanan

Putaran searah jarum jam adalah arah pengencangan; putaran berlawanan arah jarum jam adalah arah pelonggaran. Sebagian besar ulir standar adalah ulir kanan.

2. Ulir kiri

Putaran berlawanan arah jarum jam adalah arah pengencangan; putaran searah jarum jam adalah arah pelonggaran. Ulir biasanya ditandai dengan "LH" (Left Hand) untuk membedakannya.

Bagaimana cara memilih antara ulir kanan dan ulir kiri?

Tergantung pada kondisi konstruksi dan persyaratan mesin.

Ulir kanan umumnya digunakan.

Ketika besi beton tidak dapat diputar atau perlu dicegah agar tidak longgar, ulir kiri dapat menyederhanakan operasi dan meningkatkan keandalan.

Misalnya, menggunakan konektor posisi besi beton CHEERON memungkinkan menghubungkan dua besi beton dengan memutar ke arah yang sama, tetapi kedua ujung besi beton masing-masing memiliki ulir kanan dan ulir kiri.

Oleh karena itu, sangat penting untuk memastikan arah ulir sebelum memproses ulir besi beton untuk menghindari kegagalan sambungan.

II. Ulir Lurus dan Ulir Tirus

Menurut bentuk ulir, ada dua jenis: ulir lurus dan ulir tirus.

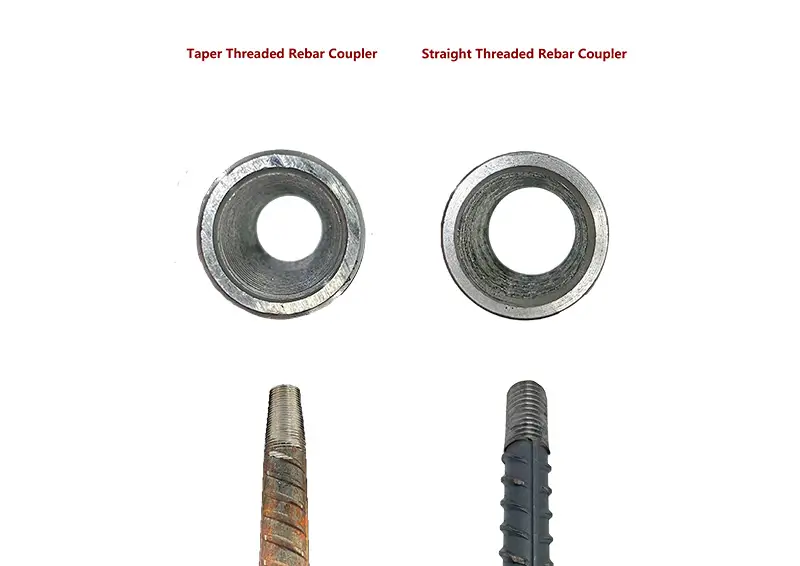

Perbedaan antara ulir lurus dan ulir tirus

Ulir tirus memiliki ketirusan inheren, dan profil ulirnya meruncing. Diameter mayor ulir secara bertahap berubah sepanjang arah aksial, menunjukkan karakteristik "mengeras saat dikencangkan".

Ulir lurus tidak memiliki ketirusan, dan profil ulirnya silindris. Diameter mayor ulir tetap konsisten sepanjang arah aksial, sehingga mudah dikencangkan langsung ke ujung.

Pilihan antara ulir lurus dan ulir tirus

Tergantung pada konektor besi beton yang digunakan

Pertanyaan utamanya adalah apakah akan menggunakan konektor besi beton ulir tirus atau konektor besi beton ulir lurus.

III. Ulir Potong dan Ulir Rol

Ada dua jenis: ulir potong dan ulir rol berdasarkan proses pemesinan ulir.

Perbedaan antara ulir potong dan ulir rol

Ulir potong:

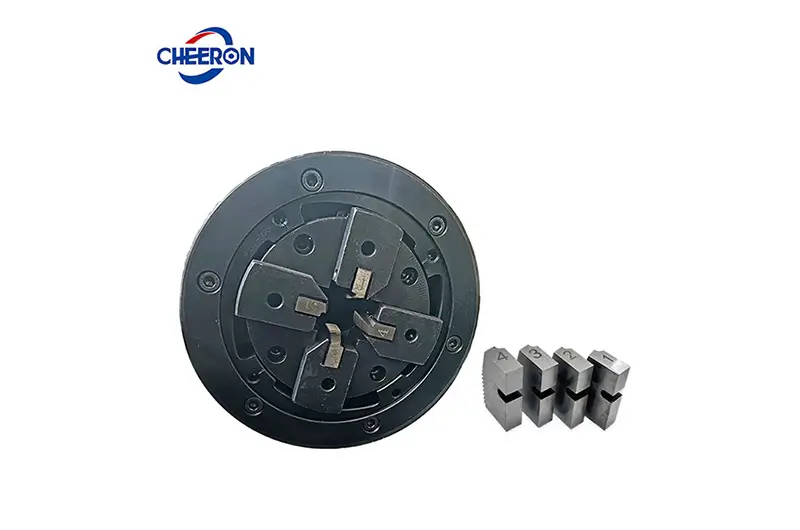

Menggunakan alat potong -chasers untuk menghilangkan kelebihan material guna membentuk ulir.

Ulir rol:

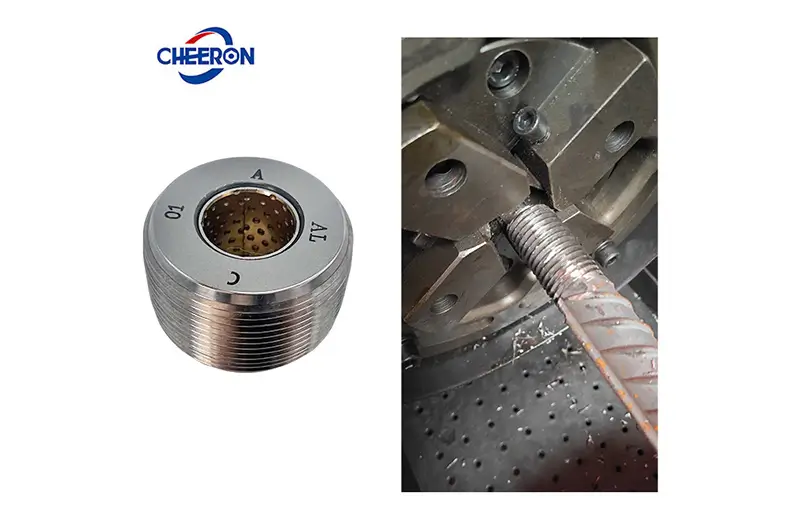

Menghilangkan sirip pada permukaan besi beton menggunakan pisau, dan kemudian menggunakan roda rol ulir untuk mengalirkan plastik besi beton guna membentuk ulir.

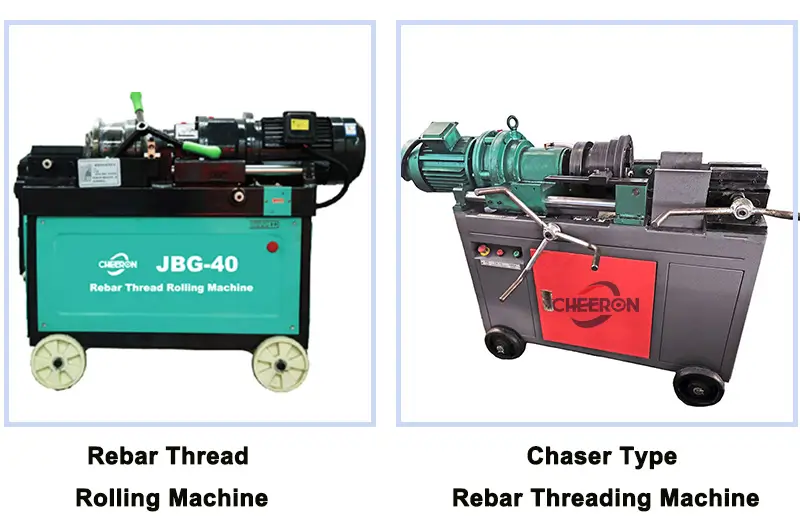

Dua Jenis Mesin Pengulir Besi Beton

Proses penguliran besi beton yang berbeda menghasilkan dua jenis mesin pengulir besi beton:

2. Mesin Rol Ulir Besi Beton Cheeron

Pelajari tentang perbedaan antara mesin pengulir besi beton tipe chaser dan mesin rol ulir besi beton.

Mana yang lebih baik, ulir potong atau ulir rol?

Ulir rol melibatkan deformasi plastis: tekanan kuat dari roda rol menyebabkan logam besi beton "mengalir" menjadi bentuk ulir, dengan hampir tidak ada pemotongan material.

Kekerasan besi beton meningkat selama proses rol, dan kekuatan bagian berulir seringkali tidak kalah dari material dasar.

Oleh karena itu, ulir rol adalah pilihan untuk sebagian besar penguliran tulangan baja.

Bagaimana cara memproses ulir besi beton?

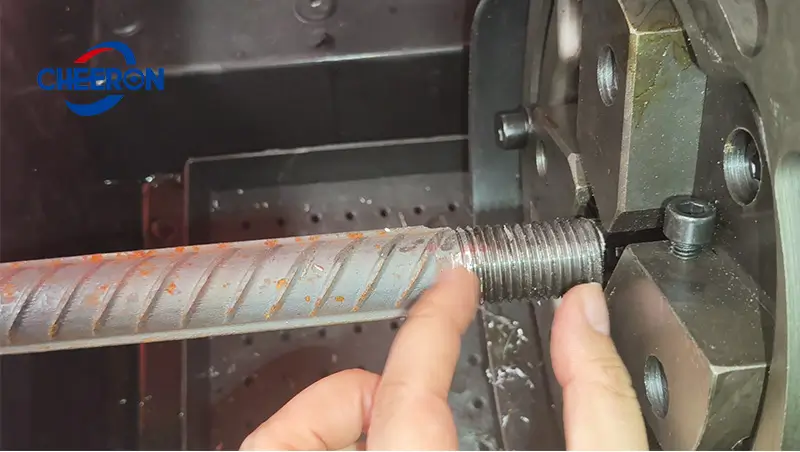

Memproses ulir besi beton menggunakan mesin rol ulir besi beton Cheeron

1. Tahap persiapan: Besi beton harus dipotong rata dengan ujung vertikal. Hanya besi beton yang memenuhi syarat yang dapat digunakan pada mesin pengulir besi beton CHEERON.

2. Penghilangan sirip: Pisau pada mesin rol ulir pertama-tama menghilangkan sebagian sirip melintang dan memanjang dari ujung besi beton, membuat ujungnya menjadi silinder halus (diameter seragam adalah kunci).

3. Rol ulir: Rol (biasanya 3) berputar dengan kecepatan tinggi, secara bersamaan memberikan tekanan pada besi beton untuk membentuk ulir lurus standar.

4. Pendinginan dan pembersihan: Gunakan cairan pendingin yang larut dalam air untuk pendinginan dan pelumasan guna mencegah panas berlebih. Setelah diproses, bersihkan geram dan periksa ulir.

Proses operasi mesin rol ulir Cheeron ditunjukkan dalam video berikut:

Tindakan pencegahan saat menggunakan mesin rol ulir besi beton CHEERON

3. Selama penggunaan mesin rol ulir, saat tidak digunakan atau saat mengganti pisau, daya harus dimatikan, atau tombol berhenti ditekan untuk mencegah kecelakaan.

Apa standar inspeksi untuk penguliran besi beton?

1. Penampilan - Inspeksi Panjang Ulir

Inspeksi kualitas harus memeriksa penampilan dan ukuran ulir setiap ujung ulir. Permukaan ulir tidak boleh rusak atau terkorosi.

Panjang ulir efektif tidak boleh kurang dari 1/2 panjang konektor besi beton, dengan deviasi 0~2 pitch.

2. Penggunaan Alat Ukur Go/No-Go - Inspeksi Akurasi Ulir

Alat ukur go harus dapat disekrup ke seluruh panjang efektif dengan lancar, dan alat ukur no-go harus disekrup hingga kedalaman tidak melebihi tiga pitch.
