Dalam teknik konstruksi modern, struktur beton bertulang banyak digunakan, dan kualitas sambungan tulangan sering kali menentukan keberhasilan atau kegagalan seluruh proyek.
Jenis umum dari sambungan tulangan meliputi sambungan lewatan, sambungan las, dan sambungan mekanis. Di antara ketiga jenis sambungan tulangan tersebut, sambungan mekanis menawarkan kinerja terbaik.

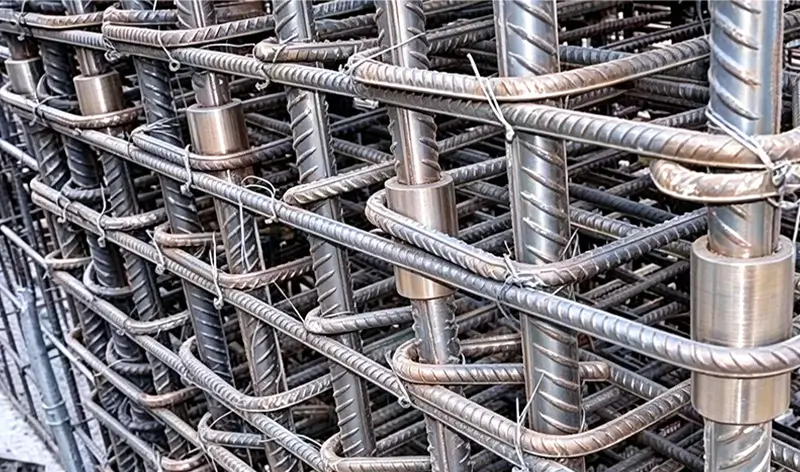

Gambar tersebut menunjukkan sambungan tulangan mekanis. Sambungan mekanis mengacu pada penyambungan dua batang tulangan menggunakan konektor tulangan, dan merupakan metode yang lebih disukai dalam konstruksi modern.
Ada banyak jenis konektor. Secara keseluruhan, konektor mekanis CHEERON memiliki kekuatan sambungan yang tinggi, efisiensi konstruksi yang tinggi, dan aplikabilitas yang luas, memenuhi kebutuhan berbagai proyek.
Sambungan tulangan yang ditunjukkan dalam video adalah sambungan konektor ulir lurus, suatu jenis sambungan mekanis. Ini memerlukan pembuatan ulir pada ujung tulangan untuk digunakan dengan konektor tulangan berulir. Ini adalah metode sambungan yang paling umum dalam struktur beton biasa.
Sambungan tulangan yang ditunjukkan pada gambar adalah sambungan konektor ekstrusi dingin, suatu jenis sambungan mekanis. Setelah memasukkan tulangan ke kedua ujung konektor, mesin ekstrusi digunakan untuk menekan konektor, sehingga mengikat dan menyambungkan tulangan di dalamnya.
Sambungan tulangan yang ditunjukkan dalam video adalah sambungan selongsong satu sentuhan, suatu jenis sambungan mekanis. Dengan menempatkan perangkat pengunci otomatis khusus di dalam konektor tulangan, tulangan akan terikat pada saat dimasukkan.
Gambar tersebut menunjukkan konektor tulangan baut, suatu sambungan mekanis. Pekerja biasanya memasukkan tulangan ke kedua ujung selongsong dan mengencangkan sekrup menggunakan alat yang sesuai. Ketika dikencangkan hingga batas tertentu, kepala sekrup akan putus.
Gambar tersebut menunjukkan konektor nat, suatu sambungan mekanis (meskipun ada beberapa perdebatan). Konektor ini menggunakan nat untuk menyambungkan tulangan. Konektor ini memiliki dua port grouting, yang biasa digunakan pada komponen pracetak.
Klik untuk mempelajari lebih lanjut - Bagaimana cara memilih konektor tulangan yang tepat?
1. Menghindari masalah oksidasi suhu tinggi dan konsentrasi tegangan yang terkait dengan sambungan las.
2. Ini mengkompensasi kapasitas dukung beban yang tidak memadai dari sambungan lewatan, menghasilkan kinerja sambungan keseluruhan yang unggul.
3. Ini memiliki aplikabilitas yang luas.
menyediakan solusi sambungan yang sesuai untuk berbagai situasi teknik dan konstruksi.
4. Ini memiliki kekuatan tinggi.
Dibandingkan dengan sambungan lewatan dan las, kopling tulangan memiliki standar dan spesifikasi kekuatan yang ketat, membuatnya tidak hanya cocok untuk proyek tulangan diameter kecil tetapi juga memastikan kekuatan sambungan untuk proyek tulangan diameter besar, umumnya memenuhi persyaratan kekuatan sambungan tulangan Tipe II AS.
5. Ini mempercepat efisiensi konstruksi.
Las dan sambungan lewatan dipengaruhi oleh faktor lingkungan eksternal, sementara sambungan mekanis sebagian besar memungkinkan prefabrikasi tulangan penghubung di pabrik pemrosesan tulangan. Dikombinasikan dengan peralatan otomatis khusus, efisiensi sambungan tulangan menjadi lebih baik dan lebih cepat.
Konektor ini sebagian besar digunakan dalam skenario teknik di mana sambungan las terbatas, seperti tulangan diameter besar, struktur seismik, dan lingkungan suhu rendah. Mereka menawarkan kualitas yang stabil dan kurang dipengaruhi oleh faktor eksternal, mewakili tren yang tak terhindarkan dalam konstruksi industrialisasi.
Jika nilai torsi pengencangan tidak dikontrol secara ketat selama konstruksi, sambungan mungkin tidak dikencangkan dengan benar, yang menyebabkan kegagalan transmisi gaya.
Harganya agak tinggi, terutama untuk proyek kecil dengan anggaran terbatas.

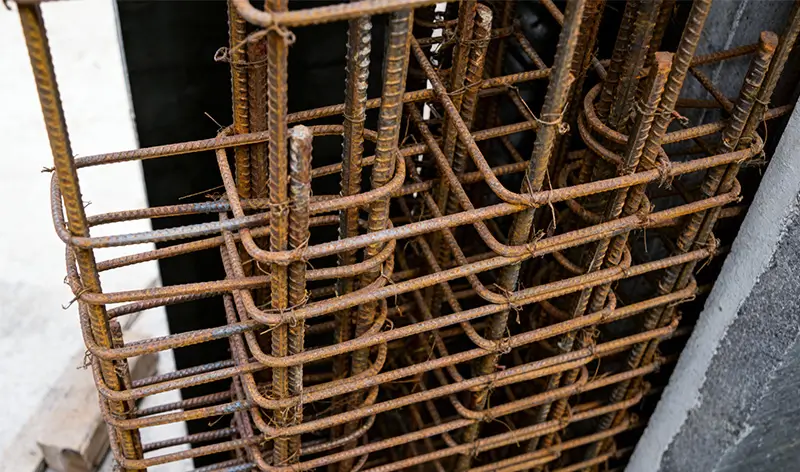

Sambungan tulangan pada gambar adalah sambungan lewatan.
Sambungan lewatan mengacu pada dua batang tulangan yang diikat bersama dengan kawat pengikat, dan kemudian beton dituangkan untuk membentuk sambungan.
Bentuk sambungan lewatan bervariasi tergantung pada tingkat ketahanan seismik dan persyaratan struktural dari struktur tersebut.
Untuk proyek dengan persyaratan seismik yang lebih rendah dan persyaratan non-seismik, sambungan lewatan (I) dapat digunakan, yaitu lewatan 100% dalam satu penampang. Jenis sambungan lewatan ini sering digunakan untuk sambungan lewatan tulangan vertikal pada kolom dan dinding geser.
Untuk proyek dengan persyaratan ketahanan seismik yang tinggi, sambungan lewatan berselang dari tulangan yang berdekatan diperlukan, mirip dengan Gambar 2.
Proyek yang berbeda akan memiliki persyaratan yang berbeda. Berikut adalah faktor-faktor utama yang mempengaruhi:
Semakin tebal dan kuat tulangan, semakin panjang panjang lewatan yang diperlukan;
Semakin tinggi kekuatan beton, semakin pendek panjang lewatan yang diperlukan;
Panjang lewatan 100% dalam suatu penampang lebih panjang dari panjang lewatan 50% dalam suatu penampang;
Sambungan lewatan tulangan adalah metode sambungan yang paling tradisional, sederhana untuk dioperasikan dan biayanya rendah, tetapi hanya cocok untuk tulangan diameter kecil dan bagian penahan beban yang tidak kritis. Perlu dicatat bahwa karena diperlukan tumpang tindih batang tulangan yang relatif panjang untuk memastikan transfer tegangan sebagian, metode ini mengkonsumsi lebih banyak material dan menghasilkan kekuatan sambungan yang lebih rendah.
Cocok untuk skenario teknik yang melibatkan tulangan diameter kecil, persyaratan seismik rendah, dan anggaran terbatas.
Jika panjang dan posisi lewatan tidak dikontrol secara ketat selama konstruksi, sambungan lewatan yang tidak sempurna dapat dengan mudah terjadi, yang menyebabkan kegagalan transfer beban dan mempengaruhi keamanan struktural.
Jadi, mana yang lebih baik, konektor tulangan atau lewatan tulangan?

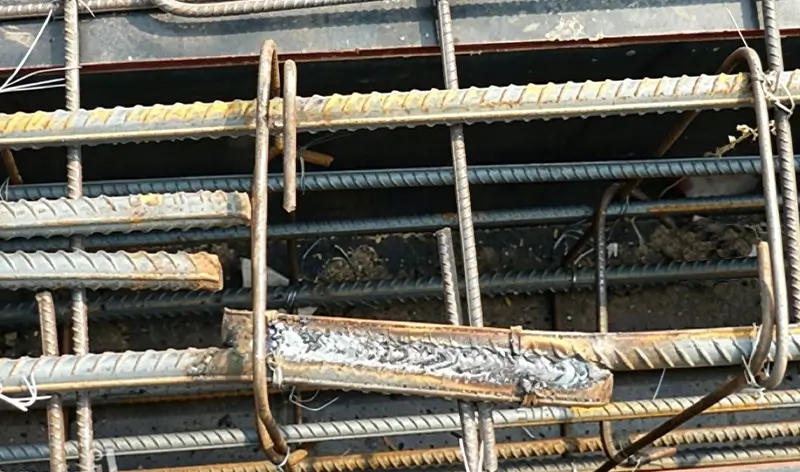

Sambungan tulangan yang ditunjukkan pada gambar adalah las tulangan.
Las tulangan adalah metode sambungan yang mengelas langsung batang tulangan menggunakan metode
