Dalam struktur beton bertulang, memilih metode penjangkaran tulangan yang tepat sangat penting untuk memastikan integritas struktural, transfer beban yang efektif, dan daya tahan jangka panjang.
Artikel ini memberikan perbandingan mendetail tentang kelebihan dan kekurangan dari penjangkaran lurus, penjangkaran bengkok, dan penjangkaran mekanis (kepala batang), sekaligus menguraikan faktor pemilihan utama dan masalah praktis untuk membantu kontraktor membuat keputusan yang tepat.
Penjangkaran tulangan mengacu pada proses konstruksi penting di mana batang tulangan memanjang ke dalam tumpuan (balok, kolom, dinding, fondasi, dll.) atau anggota beton, secara efektif mentransfer tegangan pada batang tulangan ke beton melalui ikatan dan penjangkaran mekanis.
Ini mencegah batang tulangan tercabut atau tergelincir, memastikan koordinasi tegangan struktural secara keseluruhan.

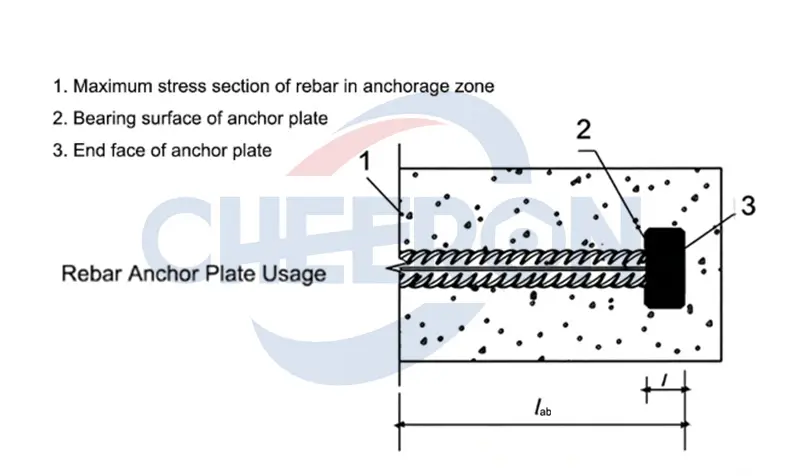

Menggunakan batang kepala Cheeron sebagai contoh, analisis tegangan penjangkaran tulangan diilustrasikan di bawah ini:
Tegangan tarik yang ditanggung oleh tulangan baja jauh lebih besar daripada beton. Oleh karena itu, tulangan baja harus melewati permukaannya untuk mentransfer gaya ke beton di sekitarnya, mencegahnya tercabut secara langsung.
Tujuan penjangkaran batang tulangan adalah untuk memastikan bahwa ketika batang baja menerima tegangan yang mencapai kekuatan lelehnya atau bahkan mengalami deformasi tarik dan patah, tulangan baja yang tertanam tidak akan tergelincir.
Metode penjangkaran batang tulangan yang umum meliputi
Penjangkaran lurus
Penjangkaran bengkok
Penjangkaran mekanis - batang kepala

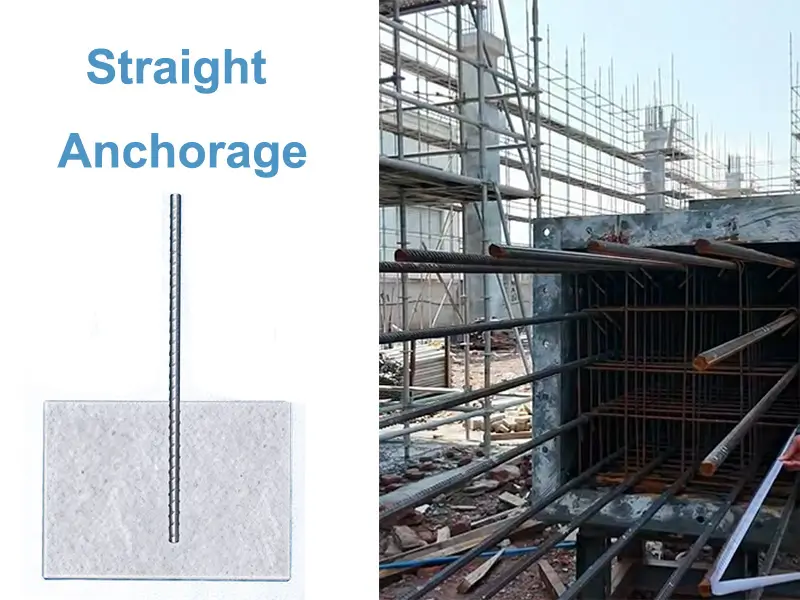

Ini adalah metode penjangkaran tulangan yang paling sederhana. Tulangan memanjang langsung ke dalam tumpuan tanpa ditekuk atau ditambahkan kepala jangkar.
Ketika ada ruang penjangkaran yang cukup, ini adalah metode yang paling sederhana dan paling ekonomis. Panjang penjangkaran dapat dihitung sesuai dengan rumus standar (misalnya, ACI 318 Amerika).
Konstruksi sederhana
Cocok untuk berbagai jenis tulangan
Membutuhkan panjang penjangkaran yang panjang
Persyaratan tinggi untuk pemrosesan permukaan tulangan
1. Penjangkaran lurus untuk lokasi dengan ukuran tumpuan yang memadai dan tegangan tulangan yang relatif rendah, seperti tulangan pelat yang dijangkarkan ke balok atau balok anak ke balok induk.
2. Cocok untuk tulangan berdiameter kecil dan tulangan yang lebih lemah.

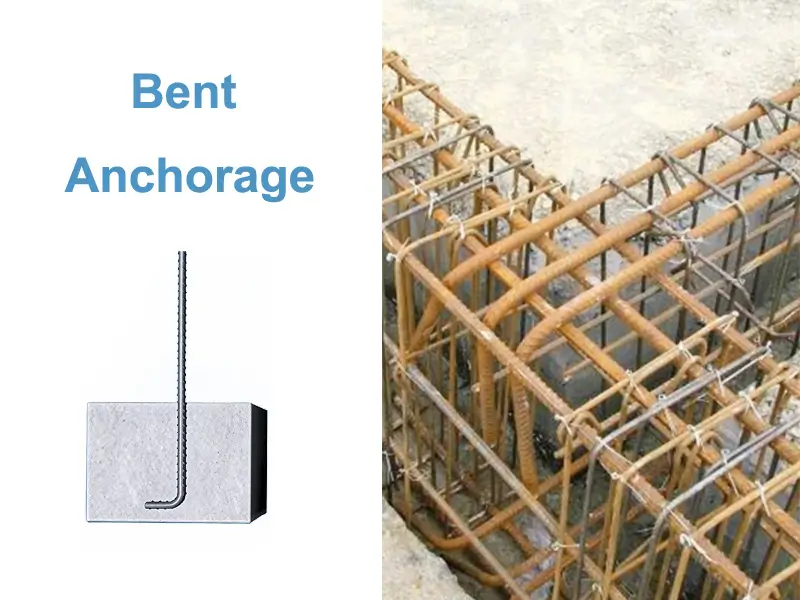

Jangkar bengkok dibentuk dengan menekuk ujung batang tulangan. Jenis jangkar ini mentransfer gaya melalui kombinasi bagian lurus dan bagian bengkok. Bagian bengkok memanfaatkan penguncian mekanis untuk meningkatkan efek penjangkaran.
Panjang penjangkaran keseluruhan lebih pendek dari jangkar lurus, tetapi panjang bagian lurus tidak dapat dipersingkat secara sembarangan.
Jangkar bengkok memerlukan pembengkokan batang tulangan, membuat konstruksi lebih sulit.
Beton berkualitas tinggi diperlukan di zona penjangkaran.
Bagian bengkok yang terlalu panjang dapat menyebabkan kemacetan tulangan pada sambungan.
Mereka sangat cocok untuk digunakan di ruang terbatas dan penjangkaran ujung balok. Misalnya, mereka dapat digunakan ketika sambungan balok-kolom terlalu sempit dan panjang penjangkaran lurus tidak mencukupi.

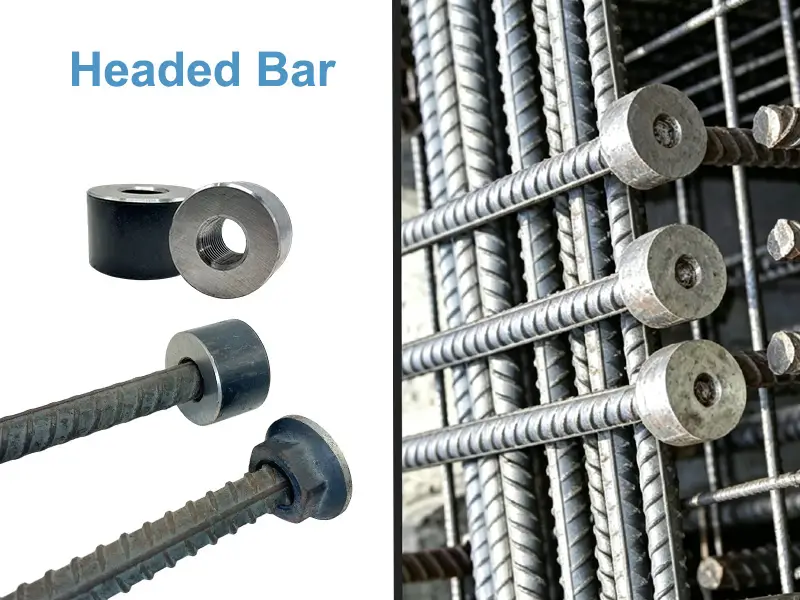

Sistem penjangkaran tulangan mekanis adalah metode penjangkaran tulangan jenis baru. Terminal jangkar berbentuk unik ditambahkan ke ujung tulangan, membentuk batang kepala.
1. Kepala Jangkar - Terutama digunakan dalam struktur beton.
Alat diperlukan untuk mengencangkan kepala jangkar dan tulangan yang sudah diulir sebelumnya.
2. Konektor yang Dapat Dilas - Terutama digunakan dalam struktur baja.
Konektor tulangan perlu dilas terlebih dahulu ke pelat baja atau kolom sebelum diulir ke tulangan.
Kekuatan penjangkaran tinggi
Panjang penjangkaran yang dibutuhkan pendek
Konstruksi mudah; hanya perlu mengencangkan kepala jangkar dan tulangan
Penerapan yang luas
Mengurangi kemacetan tulangan di area inti
Perbandingan Penjangkaran Lurus, Penjangkaran Bengkok, dan Penjangkaran Mekanis - Batang Kepala
Metode Penjangkaran Tulangan | Panjang Penjangkaran | Penggunaan Tulangan Baja | Keuntungan | Ruang Lingkup Penerapan |
Penjangkaran Lurus | Panjang | Lebih Banyak | Konstruksi sederhana, cocok untuk berbagai jenis batang tulangan | Hanya berlaku untuk area dengan ruang yang cukup dan tegangan rendah pada batang tulangan. |
| Penjangkaran Bengkok | Lebih pendek dari jangkar lurus | Biasa | Panjang penjangkaran keseluruhan lebih pendek dari penjangkaran lurus | Cocok untuk ruang terbatas dan penjangkaran ujung balok. |
Batang Kepala Penjangkaran Mekanis | Pendek | Lebih Sedikit | Menghemat waktu, mengurangi kemacetan, dan menurunkan penggunaan material | Cocok untuk batang tulangan berdiameter besar, area dengan ruang sambungan terbatas, dan di mana penjangkaran biasa tidak dapat memenuhi persyaratan tegangan. |
Dalam rekayasa praktis, jenis kepala jangkar dan metode penjangkaran yang tepat harus dipilih berdasarkan faktor-faktor seperti kondisi tegangan komponen dan persyaratan penjangkaran.
Memilih metode yang salah dapat menyebabkan retak, penurunan kapasitas dukung beban, atau bahkan kegagalan struktural.
Panjang penanaman efektif batang tulangan di dalam sambungan adalah panjang penjangkaran.
Panjang penjangkaran secara langsung mempengaruhi kapasitas dukung beban batang tulangan dan harus dibangun secara ketat sesuai dengan desain untuk memastikan ikatan antara batang tulangan dan beton, mencegah selip atau terlepas.
Keterbatasan ruang dapat mencegah penggunaan penjangkaran lurus yang panjang, sehingga memerlukan pemilihan batang tulangan berbentuk kait atau berkepala.
Area tegangan tinggi (balok, kolom, pelat) biasanya memerlukan panjang penjangkaran yang lebih panjang atau penjangkaran mekanis.
Kelas kekuatan beton yang lebih tinggi memungkinkan panjang penjangkaran yang lebih pendek.
Batang tulangan yang lebih besar atau kelas lebih tinggi memerlukan solusi penjangkaran yang lebih kuat, terutama batang tulangan berkepala.
